EMV 110 3100 -Elektromotorne zaporne lopute

EMV 110 3100 je zvedba zaporne lopte z motornim pogonom. Zaporna loputa 3100 so izdelane v skladu z EN29000 - ISO9000 standardi in solahko uporabljene v različnih aplikacijah. Uporablja se za prirobnice PN 10-16. Pozicija lopute je dobro vidna na pokrovu pogona. Lahko se uporablja kot regulirni element z nastavljanjem kota odprtja.

KARAKTERISTIKE

Napajalna napetost	230VAC, 50/60Hz, *24VAC, 50/60Hz
Priključni kabel	5 x 0.75mm2 , dolžina: 1.5m
Tip motorja	sinhroni-reverzibilni
Možnost ročnega krmiljenja	z natičnim ključem
Indikator položaja	na pokrovu pogona
Temperatura okolice	0°C do 55°C
Električni signal v končni legi	200VA, 50Hz
Max.obremenitev mikrostikal	5(1)A, 250VAC
Krmiljenje pogona	3-točkovno
Lastna poraba	5W
Stopnja zaščite pogona	IP 54
Max. izhodni moment	45Nm
Čas vrtenja	210s/90°
Temperatura medija	0°C do 125°C
Max. tlak	16 bar

ELEKTRIČNA PRIKLJUČNA SHEMA

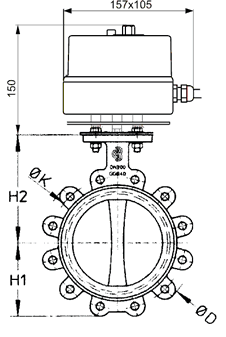

DIMENZIJE

DN	ØD	H1	H2	ØK
50	168	67	140	125
65	188	74	152	145
80	204	69	159	160
100	234	110	177	180

TIP	DN	Kvs	Kg	PN (BAR)	ŠIFRA
EMV 110 3100/360	50	40	6,6	16	10730
EMV 110 3100/360	65	70	7,2	16	10731
EMV 110 3100/360	80	110	8,8	16	10732
EMV 110 3100/360	100	180	10,5	16	10733

Navodila za uporabo :

EMV 110 3100.
