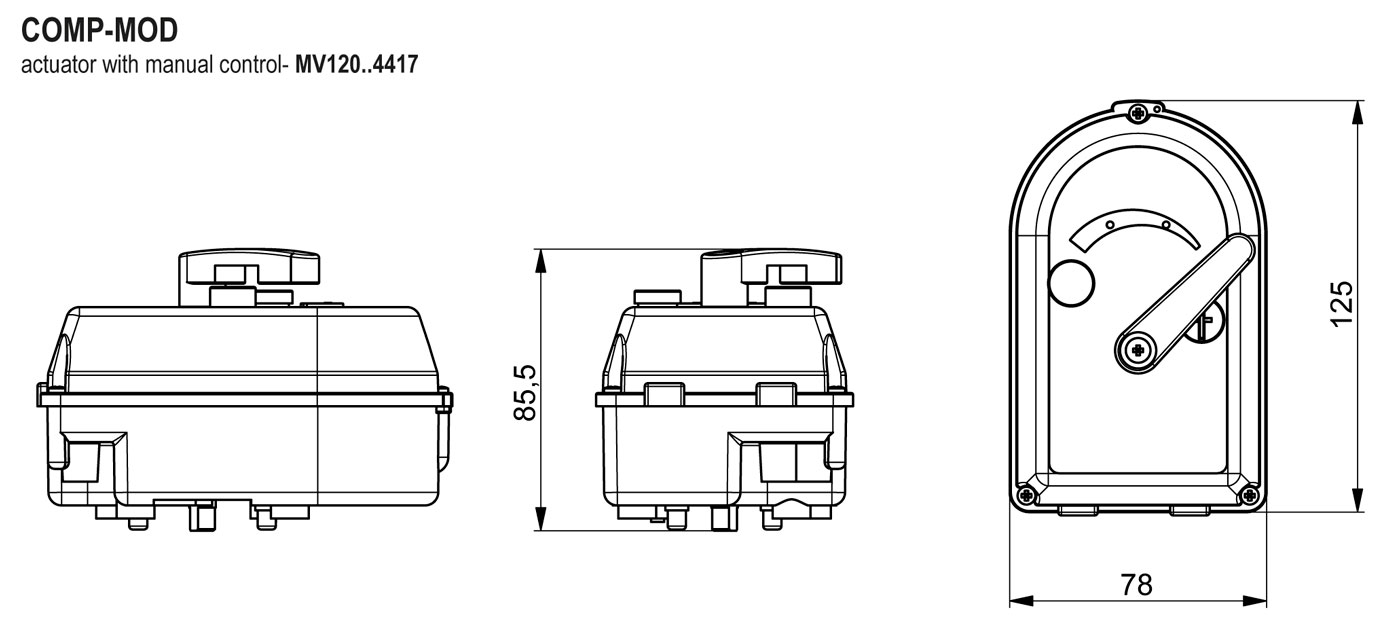

Les actionneurs FIRŠT MV120, série COMP-MOD, sont des actionneurs de régulation modulants conçus pour le fonctionnement des vannes rotatives à 3 et 4 voies avec un système de montage rapide (DN 15 - DN 32).
| Article N° | Reference | Tension | Temps de rotation | Signal de contrôle | Connexion | Couple Max. [Nm] | Poids [kg] |
| 12118 | MV120..4417 | 24VAC~ 50 Hz | 105s/90° | Modulating 0-10V | Câble | 8 | 0,64 |
| Contrôle: | 0...10 VDC, 4...20 Ma |
| Signal de sortie: | 0... 10 VDC, max < 0,5 mA/ 10V |
| Tension d'alimentation: | 24 VAC 50Hz |
| Temps de rotation: | 105s/90° |
| Consommation d'énergie: | 3,5 VA (opération), 1,5 VA (en pause) |
| Couple max.: | 8 Nm |
| Classe de protection: | II |
| Indice de protection: | IP44, (Câble de connexion) |

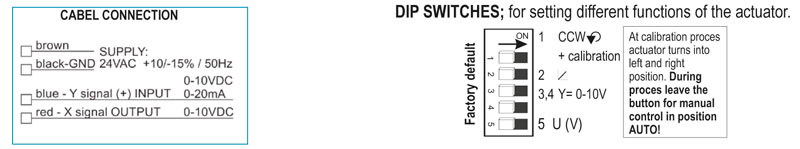

| Connexion: | câble 4 x 0,5 mm2, l=1m |
| Direction de rotation: | CW/CCW angle défini à 90° |
| Opération manuelle: | avec poignée de commande manuelle |
| Indicateur de position: | poignée avec indicateur de position |
| Temperature du fluide utilise: | +2°C..+110°C |
| Température ambiante: | 0°C..+55°C |
| Température de stockage: | -10°C..+70°C |
| Humidité: | 0%..80% R.H. (non condensé) |
COMP-MOD est un actionneur électrique conçu pour le fonctionnement de vannes mélangeuses rotatives à 3 et 4 voies. Les actionneurs sont commandés par un signal modulant. Les actionneurs FIRŠT COMP-MOD permettent une grande précision de régulation et une installation facile avec un système de montage rapide.
Les actionneurs sont disponibles en 24 V AC 50 Hz et sont fournis avec un câble de raccordement attaché de 1 m. L'actionneur peut être actionné manuellement avec un bouton sur le couvercle. L'actionneur peut être fixé en option à la vanne avec une vis supplémentaire.

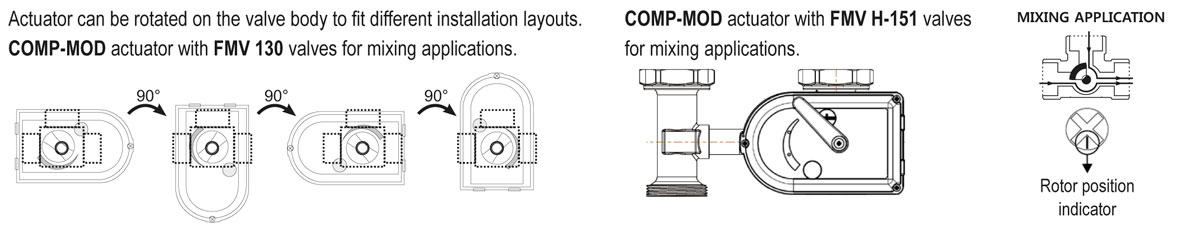

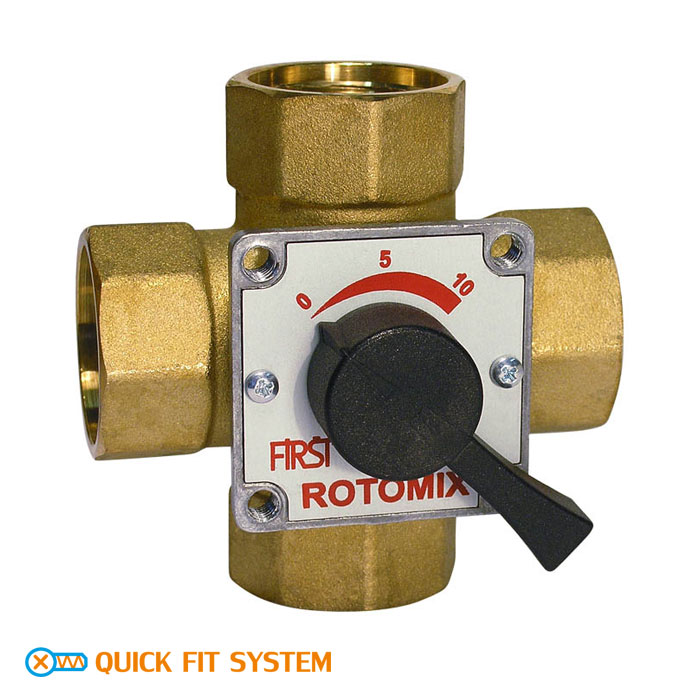

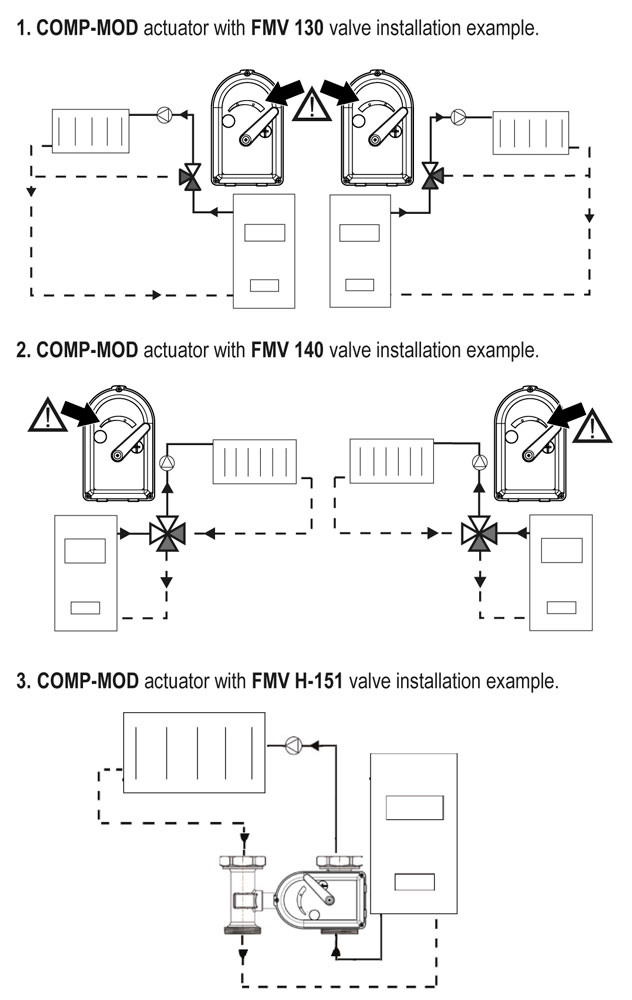

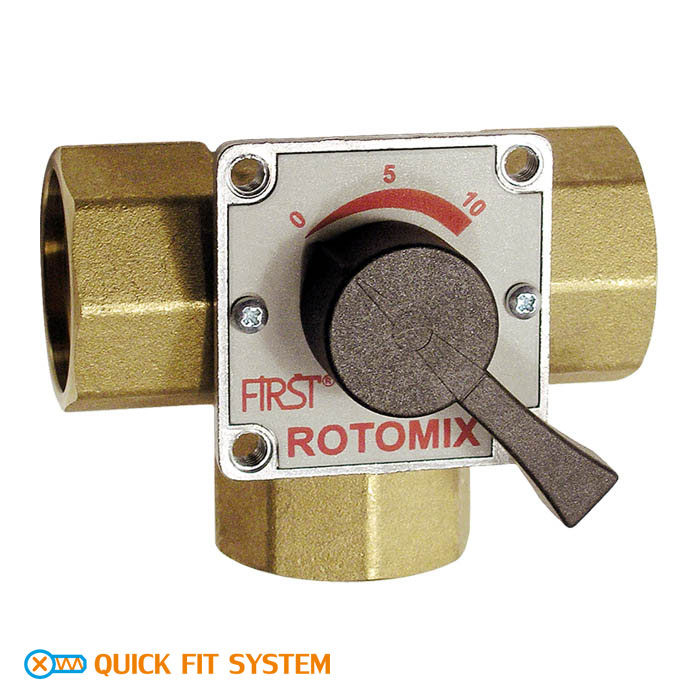

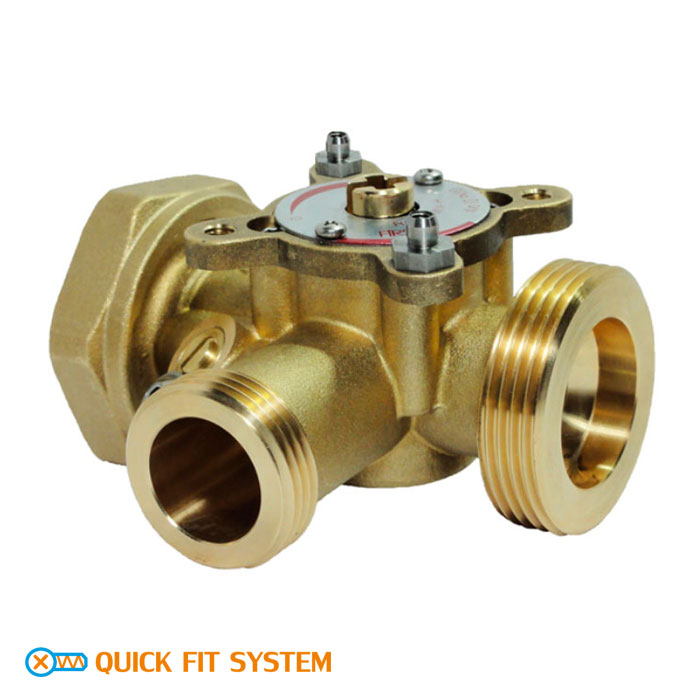

Les actionneurs COMP-MOD sont recommandés pour les applications de mélange avec les vannes FMV 130, les vannes FMV 140 du DN 15 au DN 32 et les vannes FMV H-151.
