Contrôle en 3 POINTS

L'actionneur de moteur électrique FIRŠT série UNI 3P 35l avec vanne à bille en acier inoxydable installé est conçu comme élément de fermeture pour les systèmes de chauffage.

  • Possibilité de commande manuelle avec bouton sur le couvercle de l'actionneur (le rapport est débrayé tant que le bouton est verrouillé).
  • Signal électrique de sortie (L) à la position finale de l'actionneur (commande de pompe de circulation)
  • Indication de position : sur le couvercle de l'actionneur

Retour aux produits / VANNES

UNI_3P_35l

UNI 3P 35l

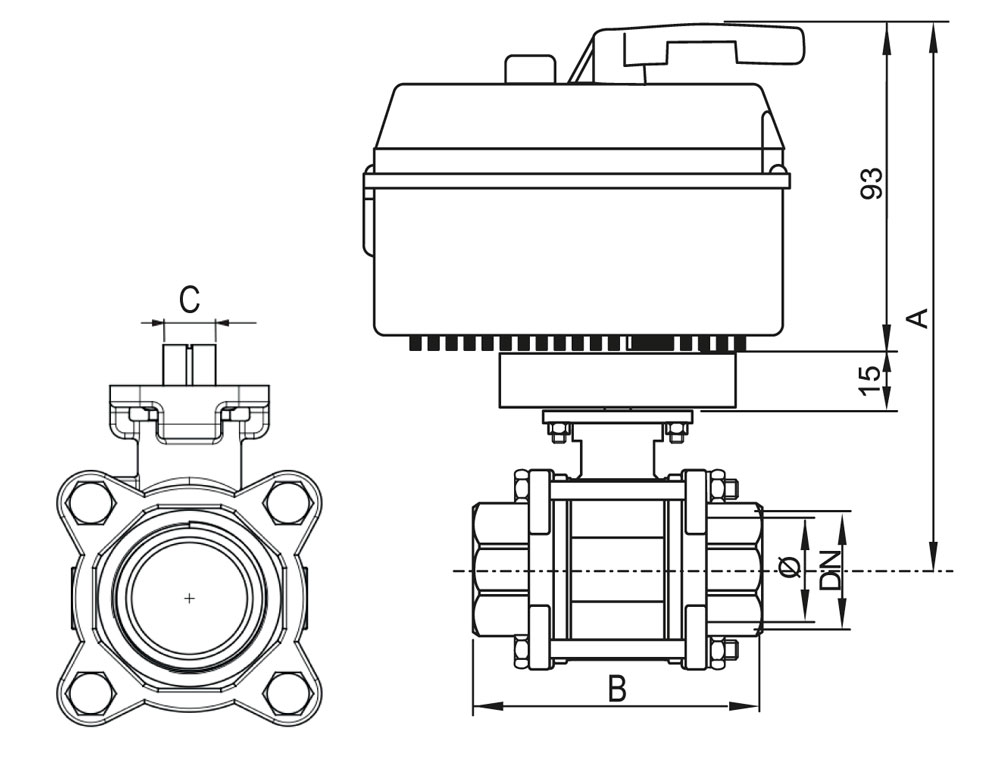

Article N° Référence DN Kvs Tension Rotation Contrôle Connexion A B C Poids (kg)
12644 UNI 3P 35l 20480-2 15 20 230V~50Hz 48s/90° 3P SPDT Rp 1/2″ 167 75 9x9 1,27
12645 UNI 3P 35l 20480-3 20 41 230V~50Hz 48s/90° 3P SPDT Rp 3/4″ 175 80 9x9 1,43
12646 UNI 3P 35l 20480-4 25 66 230V~50Hz 48s/90° 3P SPDT Rp 1″ 185 90 11x11 2,05
12650 UNI 3P 35l 21470-2 15 125 230V~50Hz 147s/90° 3P SPDT Rp 1/2″ 195 110 11x11 2,53
12651 UNI 3P 35l 21470-3 20 200 230V~50Hz 147s/90° 3P SPDT Rp 3/4″ 212 120 11x11 3,78
12652 UNI 3P 35l 21470-4 25 383 230V~50Hz 147s/90° 3P SPDT Rp 1″ 225 140 11x11 5,33
12674 UNI 3P 35l 20730-2 15 20 230V~50Hz 73s/90° 3P SPDT Rp 1/2″ 167 75 9x9 1,27
12675 UNI 3P 35l 20730-3 20 41 230V~50Hz 73s/90° 3P SPDT Rp 3/4″ 175 80 9x9 1,43
12676 UNI 3P 35l 20730-4 25 66 230V~50Hz 73s/90° 3P SPDT Rp 1″ 185 90 11x11 2,05
12677 UNI 3P 35l 20730-2 15 125 230V~50Hz 73s/90° 3P SPDT Rp 1 1/4″ 195 110 11x11 2,53



DONNÉES TECHNIQUES: VANNES

Pression nominale: PN 64
Milieu: eau, huile, produits pétroliers, solvants, vapeur, air, fluides agressifs, eau thermale
Température du support: min. +5°C; max. +110°C
Fuite (p=1 bar): taux A selon EN 12266-1:2003
Max. diff.: 6 bar (pression différentielle max. Conseillée
pour un fonctionnement silencieux : 2 bar)
Connexions: filetage interne Rp (EN 10226-1)

Materiau:

Corps de vanne: ASI 316
Bille: ASI 316
Scellés: PTFE -FKM

DONNÉES TECHNIQUES : ACTIONNEUR UNI 3P 35l

Contrôle: 3 points (SPST)
Tension d'alimentation: 230 VAC, 50Hz ou 24VAC, 50Hz
Temps de rotation: 48s/90°, 73s/90°, 147s/90°
Consommation électrique: 6 VA (fonctionnement), 0 VA (relais de veille désactivé)
Max. couple: 15 Nm
Classe de protection: II
Indice de protection: IP44
Connexion: câble 2 x 1 m, 4 x 0,5 mm2
Sens de rotation: CW/CCW non défini (90°/360°)
Commande manuelle: avec poignée et bouton sur le couvercle
Indicateur de position: mécanique, poignée sur le couvercle
Température ambiante: 0°C..+50°C
Température de stockage : -20°C..+80°C
Humidité: 0%..80% R.h. (non condensé)

Fonctionnement:

L'actionneur de moteur électrique série UNI 3P avec vanne à bille en acier inoxydable installé est conçu comme élément de fermeture pour les systèmes de chauffage (solaire, à distance, chauffage domestique), les systèmes d'alimentation en eau, l'industrie chimique, l'industrie pétrochimique…

Son utilisation n'est pas autorisée dans les systèmes de préparation alimentaire et les préparations pharmaceutiques.

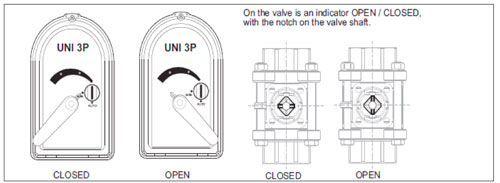

Positions d'installation:

FBV-220

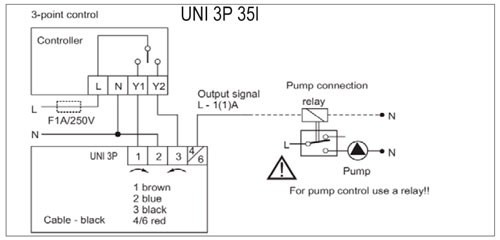

Connexion électrique:

FBV-220

UNI_2P_35l_datasheet

Fiche technique

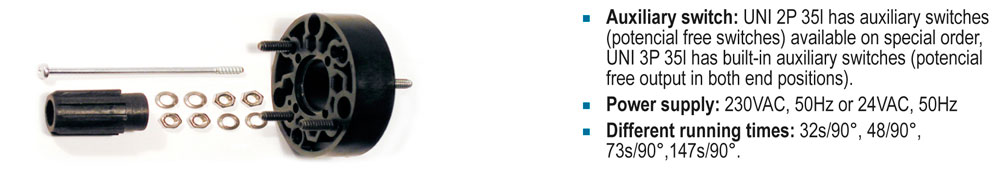

Jeu d'adaptateurs pour vannes séries 35l, 35 lM

  • Interrupteur auxiliaire: UNI 3P 35l a des interrupteurs auxiliaires (interrupteurs potentiel libre) disponibles sur commande spéciale, UNI 3P 35l a des interrupteurs auxiliaires intégrés (potentiel libre à la sortie dans les deux positions finales).
  • Source de courant: 230VAC, 50Hz ou 24VAC, 50Hz .
  • Différents temps de fonctionnement: 32s/90°, 48/90°, 73s/90°, 147s/90°.

UNI_3P_35l_04

Article N° Reference
158023 UNI-ISO 5211 F03/F04 pour les vannes 690, 35l et 35lM (1/2'' - 1/4'')
158019 UNI-ISO 5211 F05 (mise à niveau vers F03/F04) pour les vannes 690, 35l et 35lM (1 1/2'' - 2'')
