Les actionneurs FIRŠT, série EMV 110 602/1590 B sont utilisés dans le système, où en cas de panne de courant, la batterie ouvre/ferme la vanne à bille. Il peut être utilisé comme élément de sécurité dans divers systèmes. Les vannes sont disponibles en (DN 20 - DN 32).
| Article N° | Référence | Tension | Temps de rotation | Connexion | Couple Max. [Nm] | Poids (kg) |
| 10447 | EMV 110 602/1590-3/B DN20 | 230 VAC,50 Hz | 25s/90° | Câble | 8 | 0,81 |
| 10448 | EMV 110 602/1590-4/B DN20 | 230 VAC,50 Hz | 25s/90° | Câble | 8 | 0,97 |
| 10449 | EMV 110 602/1590-5/B DN20 | 230 VAC,50 Hz | 25s/90° | Câble | 8 | 1,24 |

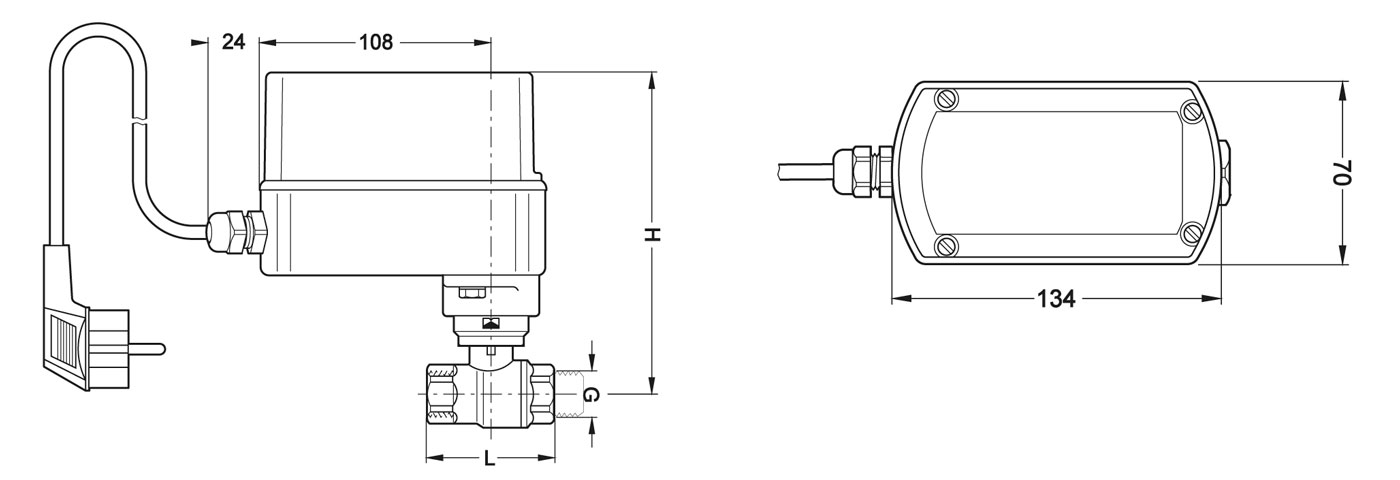

| Référence, DN | H | L | Kvs | Poids (kg) |
| FBV 602, DN20 | 152 | 57 | 41 | 1,10 |
| FBV 602, DN25 | 163 | 68 | 68 | 1,30 |
| FBV 602, DN32 | 173 | 81 | 123 | 1,50 |
| Contrôle: | Contrôle à 2 points |
| Tension d'alimentation: | 230 VAC 50Hz / alimentation par batterie 4xLR6- 1.5V/AA (piles alcalines Duracell MN1500) |
| Temps de rotation: | 25s/90° |
| Couple max.: | 8 Nm |
| Classe de protection: | I |
| Indice de protection: | IP55 (Câble de connexion), |
| Connexion: | câble 1.5 m, 3 x 0,75 mm2/ |
| Direction de rotation: | défini |
| Opération manuelle: | oui |
| Indicateur de position: | sur le support de la vanne |
| Température ambiante: | 0°C..+55°C |
| Température de stockage: | -10°C..+70°C |
| Humidité: | 0%..80% R.H. (non condensé) |
| Connexions: | filetage intérieur |
| Milieu: | eau, fluide non agressif, air, glycol < 50% |
| Temperature du fluide utilise: | +5°C...110°C |
| Pression de service: | max.16bar |
Materiau: |
|
| Corps de la vanne: | Laiton CuZn40Pb2 Ni |
| Bille: | Laiton CuZn40Pb2 Cr |
Lorsque l'actionneur Firšt EMV 110 602/1590 B est branché sur une tension électrique, il se met automatiquement en position de repos - fermé (réglage par défaut ou d'usine). En cas de panne de courant, l'actionneur utilise l'alimentation par batterie pour ouvrir la vanne. L'actionneur dispose également d'une sortie, qui peut être utilisée pour la signalisation acoustique en cas de panne de courant (bip 4-7 VDC - utilise l'alimentation par batterie). Cependant, ce qui raccourcit la vie de la batterie.

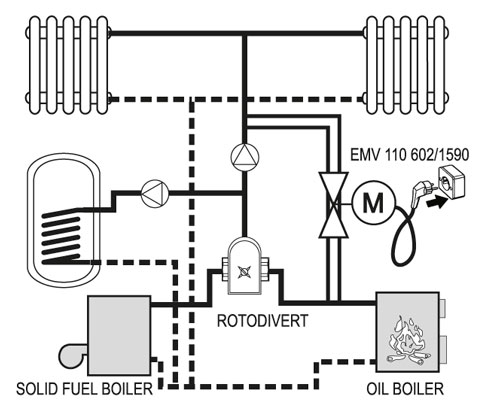

CHAUDIÈRE À COMBUSTIBLE SOLIDE:
En cas de panne de courant, il ouvre le flux, qui passe par tous les éléments de contrôle. L'installation doit être exécutée correctement, afin qu'elle permette la circulation de l'eau dans le système.
In case of power failure it closes return line, thus prevents overheating of heat exchanger.
