S9000 440C

Vannes à bille à 4 voies en laiton avec un actionneur électrique série S9000 et un système Clip

Les vannes FIRŠT FBV 440C sont conçues pour le système bivalent, où l'énergie est prélevée sur deux unités de chauffage, pour le système de stockage pour le chargement ou la stratification de la chaleur et pour l'application de dérivation avec une entrée et trois sorties.

Les vannes sont disponibles en DN 15 – DN 25, avec filetage intérieur ou extérieur, et sont classées PN 10.

Les vannes à bille FIRŠT FBV 440C sont des vannes à trois sorties et une entrée. Elles sont utilisées dans les systèmes à deux sources de chaleur, pour le réservoir de stockage de chargement ou de réservoir de stockage de chaleur stratification.

Deux types de connexions sont disponibles: filetages intérieurs (FBV 441C), filetages extérieurs (FBV 442C).


Retour aux produits / UNITÉS

S9000-440C

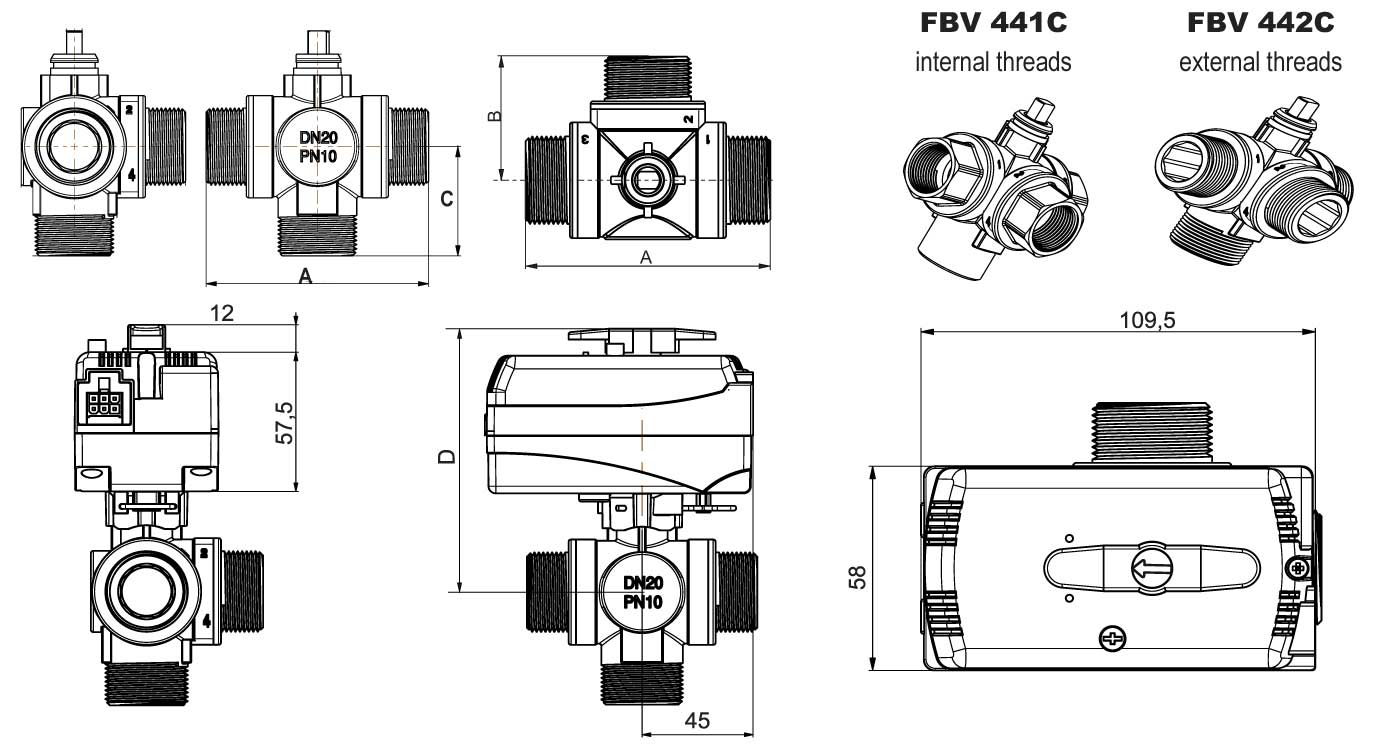

S9000 441C, filetage intérieur

Article N° Reference DN Kvs Tension Temps de rotation Contrôle Connexion A B C D Poids (kg)
  *9FY7-M 441C DN15 Rp ½" 15 6 24V~50Hz 80s/180° Modulating 0...10V Rp ½" 82 41 41 126 0,80
14095 9FY7-M 441C DN20 Rp ¾" 20 10 24V~50Hz 80s/180° Modulating 0...10V Rp  ¾" 94 47 47 132 1,15
  *9FY7-M 441C DN25 Rp 1″ 25 12 24V~50Hz 80s/180° Modulating 0...10V Rp 1″ 106 53 53 138 1,60



S9000 442C, filetage extérieur

Article N° Reference DN Kvs Tension Temps de rotation Contrôle Connexion A B C D Poids (kg)
  *9FY7-M 442C DN15 G ¾" 15 6 24V~50Hz 80s/180° Modulating 0...10V G ¾" 82 41 41 126 0,85
14096 9FY7-M 442C DN20 G 1″ 20 10 24V~50Hz 80s/180° Modulating 0...10V G 1″ 94 47 47 132 1,20
  *9FY7-M 442C DN25 G 1 ¼″ 25 12 24V~50Hz 80s/180° Modulating 0...10V G 1 ¼″ 106 53 53 138 1,70

* units available on special request

VANNES

Pression nominale: PN 10
Milieu: eau potable, glycol < 50%,
liquides non agressifs
qualité de l'eau selon VDI 2035
Temperature du fluide utilise: min. +2°C, max. +110°C
Pression diff. maxi: 3 bar (pression différentielle max. recommandée pour un fonctionnement silencieux: 2 bar )
Connexions: Rp filetage intérieur (EN 10226-1)
G filetage extérieur (ISO 228-1)

Materiau

Corps de vanne: Laiton, CW617N
Bille: Laiton, CW617N
Scellées: PTFE, EPDM, FPM

ACTIONNEUR

Contrôle: 0...10 VDC, 4..20 mA
Signal de sortie: 0... 10 VDC, max < 0,5 mA/ 10V
Tension d'alimentation: 24 VAC 50Hz
Temps de rotation: 20s/90° (40s/180°); 40s/90°(80s/180°); 80s/90° (160s/180°).
Consommation d'énergie: 3,5 VA (opération), 1,5 VA (en pause)
Couple max.: 5 Nm
Classe de protection: II
Indice de protection: IP40 (Molex), IP44 (Câble de connexion),
IP44 (câble Molex spécialement scellé)
Connexion câble: câble 4 x 0,5 mm2, l=1m / connexion Molex
Direction de rotation: défini CW/CCW
Opération manuelle: avec ou sans poignée de commande manuelle
Indicateur de position: poignée avec indicateur de position
Température ambiante: +0°C..+55°C
Température de stockage: -10°C..+70°C
Humidité: 0%..80% RH (non condensé)

Opération:

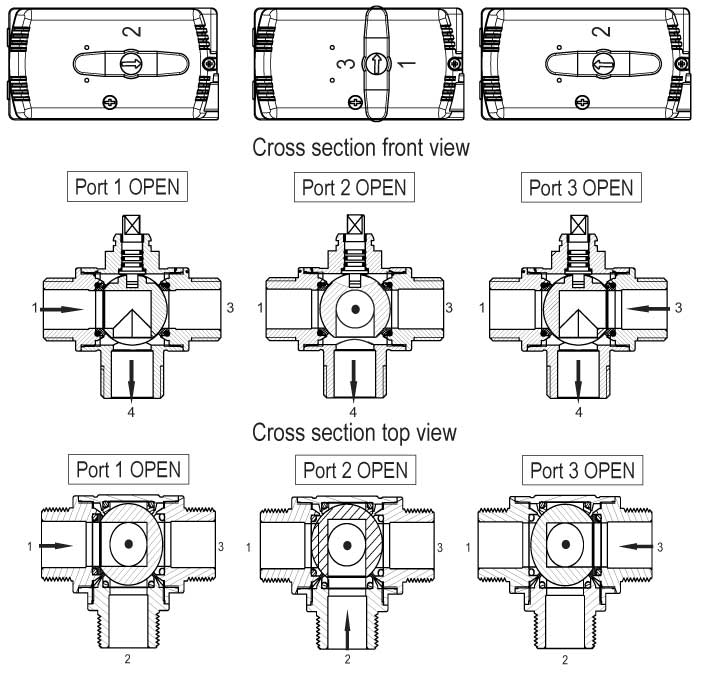

L'actionneur ne peut être installé que dans une seule position.
S9FY7 avec FBV 440C

S9000-440C

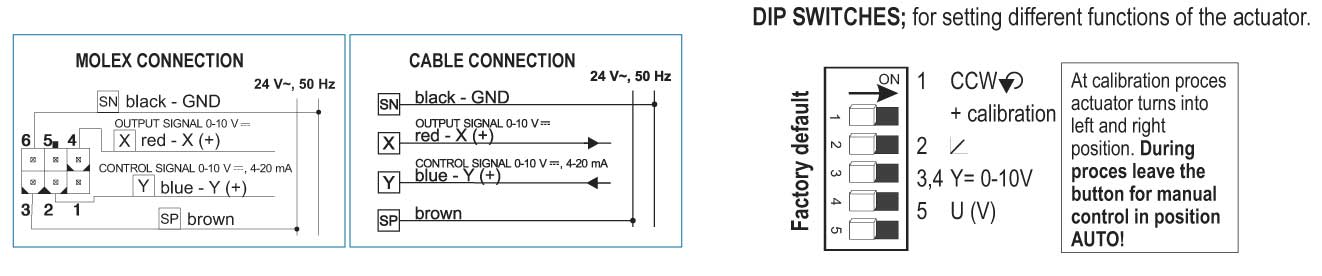

Connexion électrique:

S9000-440C

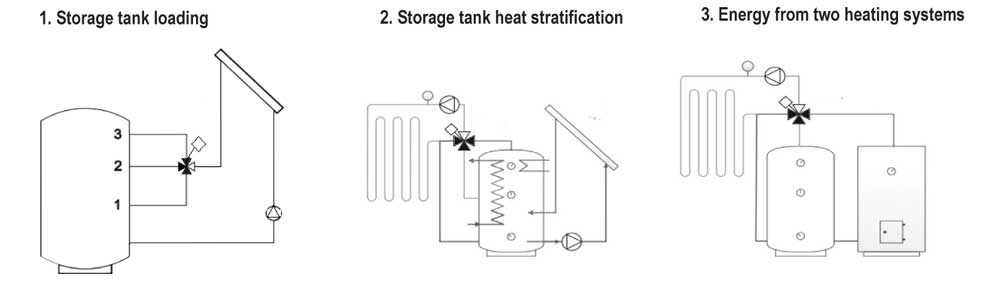

Exemples d'installation:

S9000-440C

Fonctionnalités et options

  • Connexion: Connecteur Molex (IP40) et en option câble Molex spécialement scellé (IP44) ou câble (4x0,5mm2, l=1m)-(IP44).
  • Différents temps de rotation: 20s/90°(40s/180°); 40s/90° (80s/180°);80s/90°(160s/180°)
  • Poignée de commande manuelle: avec ou sans poignée de commande manuelle.
  • Adaptateur solaire / refroidissement: Barrière thermique pour la protection de l'actionneur dans les systèmes solaires ou de refroidissement.
