Produits – UNITÉS Unités rotatives, Unités de zone, Vannes à bille, Vannes à bille motorisées Programmables

S9000 530C

Unités de zone à 3 voies avec système Clip

Les vannes FIRŠT FDV 530C sont des vannes de dérivation / changement à 3 voies en laiton destinées à être utilisées dans les installations de chauffage (solaire, à distance, chauffage domestique, etc.) et de refroidissement, en particulier dans les pompes à chaleur. Les vannes sont équipées d'actionneurs série 9000 2P ND qui permettent une précision de régulation élevée et une installation facile avec le système CLIP en un clic. Les actionneurs sont contrôlés par un module de relais intégré à signal à 2 points (SPST). Les unités de zone peuvent être actionnées manuellement avec la poignée et le bouton sur le couvercle.

Les vannes sont disponibles en taille DN 20, avec des filetages extérieurs ou des raccords à compression et sont classées PN10.

Les vannes FIRŠT FDV 532C et FDV 533C sont conçues pour une utilisation dans des systèmes de chauffage ou de refroidissement ou pour une utilisation dans différents appareils de chauffage ou de refroidissement (par exemple, pompes à chaleur, systèmes CVC).

Deux types de connexions sont disponibles:

  • les filetages externes (FBV 532C)
  • et les raccords à compression (FBV 533C).

Retour aux produits / UNITÉS

S9000-530C

FDV 532C, filetage extérieur

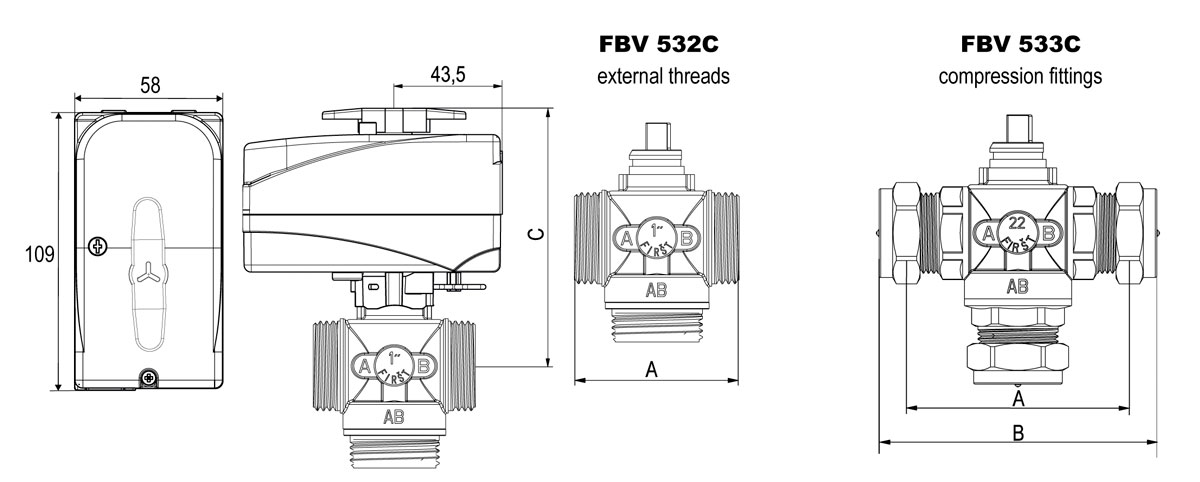

Article N° Référence DN Kvs Tension Temps de rotation Contrôle Connexion A B C Poids (kg)
14323 S9Gi0-M 532C 20 8 230V~50Hz 8s/90° 2P G 1" 60 / 102 0,63
14324 S9Gi0-M 532C 20 8 230V~50Hz 8s/90° 2P G 5/4" 74 / 102 0,78



FDV 533C, raccord à compression

Article N° Référence DN Kvs Tension Temps de rotation Contrôle Connexion A B C Poids (kg)
14325 S9Gi0-M 533C 20 8 230V~50Hz 8s/90° 2P CPF 22mm 80 98 102 0,78
14326 S9Gi0-M 533C 20 8 230V~50Hz 8s/90° 2P CPF 28mm 80 100 102 0,89

VANNES

Pression nominale: PN 10
Milieu: eau, glycol < 50%, liquides non agressifs
qualité de l'eau selon VDI 2035
Temperature du fluide utilise: min. +5°C, max. +80°C (brièvement +90°C)
Fuite (Δ p=1 bar): max.0,1% Kvs
Pression d'utilisation max.: 1 bar
Connexions: G filetage extérieur (ISO 228-1)

Materiau

Corps de vanne: Laiton, CW617N
Obturateur: PPS
Douille: PTFE
Joints toriques: NBR
Bague d'étanchéité: PA 66+Q

ACTIONNEUR

Contrôle: SPST à 2 points
Tension d'alimentation: 230 VAC ~, 50Hz
Temps de rotation: 8s/60°
Consommation d'énergie: 9 VA (opération),
5 VA (relais de veille activé),
0 VA (relais de veille désactivé)
Couple max.: 5 Nm
Classe de protection: II
Indice de protection: IP40
Connexion: Connecteur compatible Molex ou Molex
Direction de rotation: ND, CW/CCW non défini (60°/360°)
Opération manuelle: avec poignée et bouton sur le couvercle
Indicateur de position: poignée sur le couvercle
Température ambiante: +0°C..+55°C
Température de stockage: -10°C..+70°C
Humidité: 0%..80% RH (non condensé)

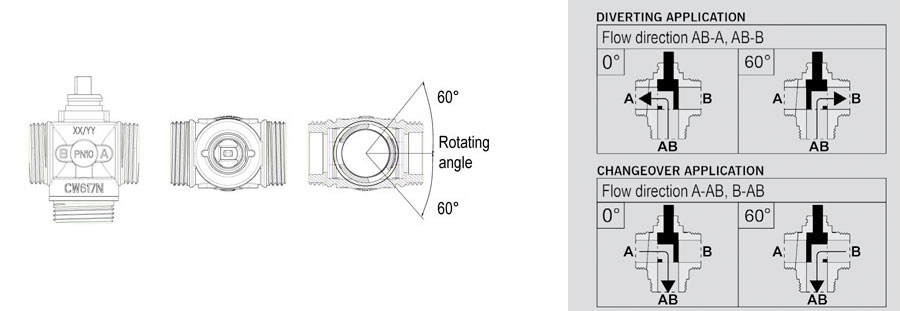

Opération:

L'actionneur ne peut être installé que dans une seule position.

S9000-530C

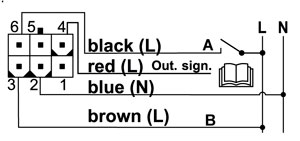

Connexion électrique:

Molex connexion électrique. L’actionneur a un signal de sortie dans les positions finales (A / B).

S9000-530C

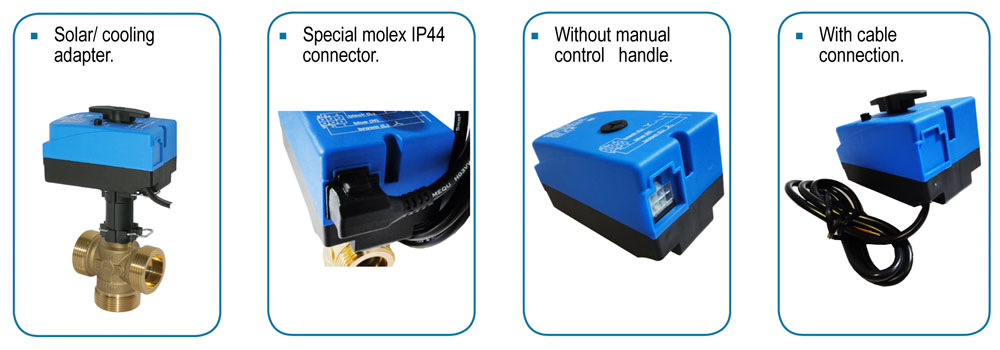

Différentes options:

S9000-530C

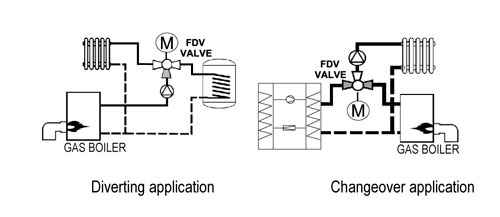

Exemples d'installation:

S9000-530C

Fonctionnalités et options

  • Interrupteur auxiliaire:: un interrupteur auxiliaire libre de potentiel en position finale de l'actionneur est disponible en option.
  • Connexion électrique: câble ou connecteur Molex en option (IP44) et câble Molex spécialement scellé en option (IP44).
  • Source de courant: 230 VAC 50 Hz, 24 VAC 50 Hz.
  • Contrôle manuel: avec ou sans poignée de commande manuelle.
  • Adaptateur solaire / refroidissement: SCA barrière thermique pour la protection de l'actionneur dans les systèmes solaires ou de refroidissement.
