Izdelki - POGONI Za rotacijske mešalne, prekrmilne in krogelne ventile

MV 120 COMP MOD

2-potni in 3-potni ventili

Pogoni FIRŠT MV120, serija COMP-MOD, so modulacijski krmilni pogoni, ki so zasnovani za delovanje 3-potne in 4-potne vrtljive ventile s sistemom hitrega prileganja (DN 15 - DN 32).

  • Pogonski regulatorji FIRŠT COMP-MOD imajo krmilni signal (0-10VDC, 4-20 mA)
  • Pogoni so na voljo s kabelsko povezavo in ročajem.
  • Pogoni imajo DIP stikala za nastavitev različnih funkcij pogona.
  • Priporočljivo za mešanje aplikacij.

Nazaj na izdelke / ELEKTROMOTORNI POGONI

COMP-MOD

COMP-MOD, za 3-potne in 4-potne mešalne ventile (90° vrtenje)

Šifra TIP/MODEL Priključna napetost Rotacijski čas Krmilni signal Priključek Max. navor [Nm] Teža [kg]
12118 MV120..4417 24VAC~ 50 Hz 105s/90° Modulating 0-10V kabel 8 0,64
Tip krmiljenja: 0...10 VDC, 4...20 mA
Output signal: 0... 10 VDC, max < 0,5 mA/ 10V
Priključna napetost: 24 VAC , 50Hz
Rotacijski čas: 105s/90°
Poraba energije: 3,5 VA (delovanje), 1,5 VA (v mirovanju)
Max. navor: 8 Nm
Zaščitni razred: II
Stopnja zaščite: IP44 (kabelski priključek),
Priključek: kabel 4 x 0,5 mm2, l=1m
Smer vrtenja: določen CW/CCW (90°)
Ročno krmiljenje: z ročnim ročajem
Kazalnik položaja: ročaj s kazalom položaja
Temperatura medija: +2°C..+110°C
Sobna temperatura: 0°C..+55°C
Temperatura skladiščenja: -10°C..+70°C
Vlažnost: 0%..80% R.H. (brez kondenza)

Delovanje:

COMP-MOD je elektromotorni pogon, ki je zasnovan za upravljanje 3-potnih in 4-potnih rotacijskih mešalnih ventilov. Pogoni se krmilijo z modulirnim signalom. Pogoni FIRŠT COMP-MOD omogočajo visoko regulacijsko natančnost in enostavno namestitev s sistemom hitrega prileganja.

Pogoni so na voljo v 24 V AC 50 Hz in so opremljeni z 1 m priključnim kablom. Pogon lahko ročno upravljate s tipko na pokrovu. Pogon lahko dodatno pritrdite na ventil z dodatnim vijakom.

Pogoni COMP-MOD se priporočajo za mešanje aplikacij z ventili FMV 130, ventili FMV 140 od DN15 do DN32 in z ventili FMV H-151.CE

Instalacija:

COMP-MOD

Električna priključitev:

COMP-MOD

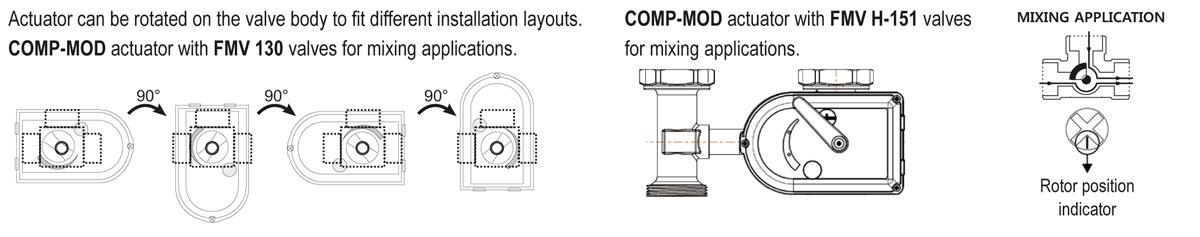

Primer namestitve:

COMP-MOD
