Izdelki - POGONI Za rotacijske mešalne, prekrmilne in krogelne ventile

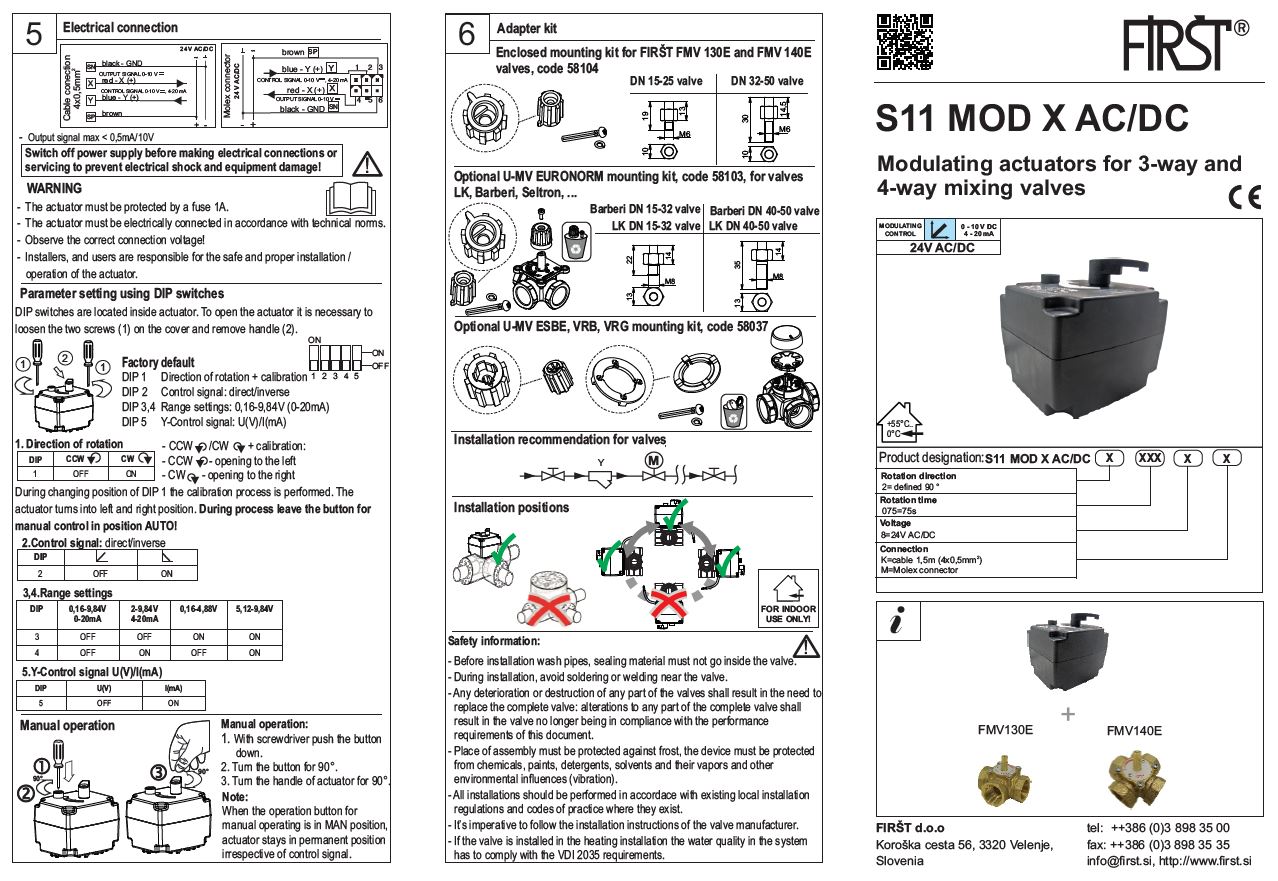

S11-MOD X AC/DC

za 3-potne in 4-potne vrtljive mešalne ventile

Pogoni FIRŠT, serija S11 MOD X, so modulacijski pogoni, zasnovani za upravljanje 3-potnih in 4-potnih mešalnih ventilov (DN 15 - DN 50).

  • Pogoni FIRŠT S11 MOD X AC / DC imajo določeno smer vrtenja (kot vrtenja 90 °).
  • Pogoni so na voljo s kabelsko in molex povezavo z ročico za ročno krmiljenje in so priporočljivi za mešanje.

Nazaj na izdelke / ELEKTROMOTORNI POGONI

s11 modx dimenzije

S11 MOD X AC/DC, za 3-potne in 4-potne vrtljive mešalne ventile (kot vrtenja 90°)

Šifra TIP/MODEL
Priključna napetost Rotacijski čas Priključek Max. navor [Nm] Teža [kg]
12947
S11 MOD X 20758-K AC/DC 24 V AC/DC 75s/90° kabel  10 Nm 0,44 kg
12948 S11 MOD X 20758-M AC/DC 24 V AC/DC
75s/90° Molex  10 Nm 0,36 kg
Modularni signal: 0...10 VDC, 4...20 mA
Izhodni signal: 0... 10 VDC, max < 0,5 mA/ 10V
Priključna napetost: 24 VAC , 50/60 Hz +/- 20%
24 VDC +/-10%
Rotacijski čas: 75s/90°
Poraba energije: 2 W (delovanje), 0,4 W (mirovanje),
5VA
za dimenzioniranje transformatorja (viri električne energije razreda 2)
Max.navor: 10 Nm
Zaščitni razred: II
Stopnja zaščite: IP44 (kabelski priključek),
IP44 (zatesnjen Molex kabel)
Priključek: kabel 1,5 m, 4x0,5mm ² / Molex konektor
Smer vrtenja: določen kot CW/CCW (90°)
Ročno krmiljenje: z ročico za ročno upravljanje
Kazalnik položaja: ročaj z indikatorjem položaja
Temp. medija: +2°C..+110°C
Sobna temperatura: 0°C..+55°C
Temp. skladiščenja: -10°C..+70°C
Vlažnost: 0%..80% R.H. (brez kondenza)

Delovanje:

Pogoni S11 - MOD X AC / DC so priporočljivi za mešanje ali preusmerjanje aplikacij z ventili FMV 130E, FMV 140E nad FMV H-151E.

Pogoni se lahko uporabljajo tudi z 2-potnimi, 3-potnimi in 6-potnimi ventili ISO 5211 F04.

Instalacija:

s11 ct installation position

Električna priključitev:

electrical connection s11modx

Primer namestitve:

instalation examples s11modx

Značilnosti in možnosti:

Napajanje: 24V AC/DC
Krmilni signal: 0,16-9,84 V (0-20mA) ; 2-9,84 V (4-20mA) ; 0,16-4,88 V; 5,12-9,84 V
Izhodni signal: 0-10 VDC, max <0,5mA/10V
Priključek: kabel 1,5 m (4x0,5mm2 / Molex konektor)
Montažni komplet: za montažo na mešalne ventile drugih proizvajalcev.

ADAPTER

Šifra Slika Oznaka Data Sheet
10755 Konektorski kabel z Molex IP44 3x0.75mm 2 l=1,7m (for S11 2P & S11 3P) Data sheet IP44 Molex cable connector
10756 Konektorski kabel z Molex IP44 4x0.5mm 2 l=1,7m (for S11 MOD X) Data sheet IP44 Molex cable connector

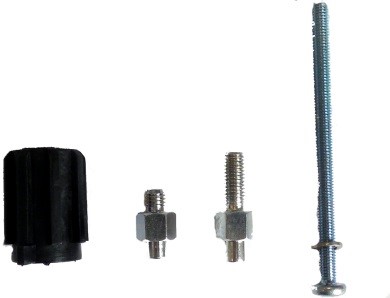

50103 Komplet adapterjev za ventile: serija mešalnih ventilov Firšt FMV G131/141, ESBE, Barberi, LK, ACOSO, Evenes, Seltron Data sheet euronorm M8
58104 Komplet adapterjev za ventile: serija mešalnih ventilov Firšt FMV130E, FMV 140E and FMV H 151E Data sheet euronorm M6
58106 Komplet adapterjev za ISO 5211 F04 (for valves: FBV 661 ISO F04 DN15)
Data sheet ISO 5211 F04
