S2000 2P/3P

S2000-2P/3P

S2000, za 2-potne ventile (90°)

Šifra	TIP/MODEL	Priključna napetost	Rotacijski čas	Krmilni signal	Priključek	Max. navor [Nm]	Teža [kg]
20037	EMV 110 2410 - 2w	230 VAC 50 Hz	105s/90°	3-točkovno SPDT	kabel	25	1,30
20040	EMV 110 2413 - 2w	24 VAC 50 Hz	105s/90°	3-točkovno SPDT	kabel	25	1,30
20035	EMV 110 2310 - 2w	230 VAC 50 Hz	105s/90°	2-točkovno SPDT	kabel	25	1,30
20046	EMV 110 2313 - 2w	24 VAC 50 Hz	105s/90°	2-točkovno SPDT	kabel	25	1,30

S2000, ISO

Šifra	TIP/MODEL	Priključna napetost	Rotacijski čas	Krmilni signal	Priključek	Max. navor [Nm]	Teža [kg]
20048	EMV 110 2410 - ISO	230 VAC 50 Hz	105s/90°	3-točkovno SPDT	kabel	25	1,30

S2000, za 3-potne ventile (90°)

Šifra	TIP/MODEL	Priključna napetost	Rotacijski čas	Krmilni signal	Priključek	Max. navor [Nm]	Teža [kg]
20038	EMV 110 2410 - 3w	230 VAC 50 Hz	105s/90°	3-točkovno SPDT	kabel	25	1,30
20041	EMV 110 2413 - 3w	24 VAC 50 Hz	105s/90°	3-točkovno SPDT	kabel	25	1,30
20044	EMV 110 24G0 - 3w	230 VAC 50 Hz	210s/180°	3-točkovno SPDT	kabel	25	1,30
20045	EMV 110 24G3 - 3w	24 VAC 50 Hz	210s/180°	3-točkovno SPDT	kabel	25	1,30

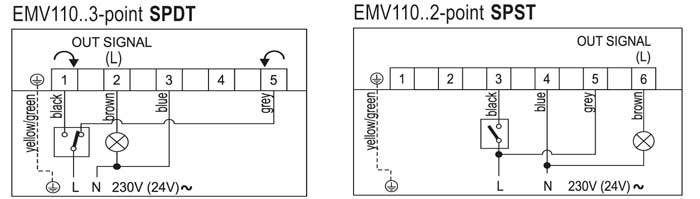

Tip krmiljenja:	2-točkovno SPST / 3-točkovno SPDT
Priključna napetost:	230 VAC 50Hz / 24 VAC 50Hz
Rotacijski čas:	105s/90°, 210s/180°
Poraba energije:	2-točkovno SPST: 9 VA, 3-točkovno SPDT: 5VA
Max. navor:	25 Nm
Zaščitni razred:	I
Stopnja zaščite:	IP54
Priključek:	kabel 5 x 0,5 mm2, l=1.5m
Smer vrtenja:	določen
Ročno krmiljenje:	z ročnim upravljanjem
Kazalnik položaja:	na pokrovu pogona
Temperatura medija:	+2°C..+110°C (opc. adapter -15°)
Sobna temperatura:	0°C..+55°C
Temperatura skladiščenja:	-10°C..+70°C
Vlažnost:	0%..80% R.H. (brez kondenza)

Delovanje:

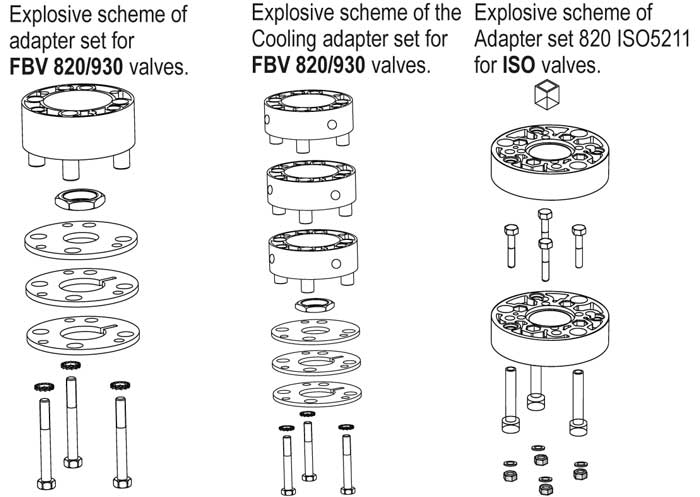

EMV 110 je elektromotorni pogon, ki je zasnovan za delovanje 2-potnih in 3-potnih ventilov. Pogoni se krmilijo z 2-točkovnim SPST signalom z relejnim modulom ali 3-točkovnim SPDT signalom. Pogoni omogočajo visoko regulacijsko natančnost in enostavno namestitev z različnimi montažnimi sistemi.

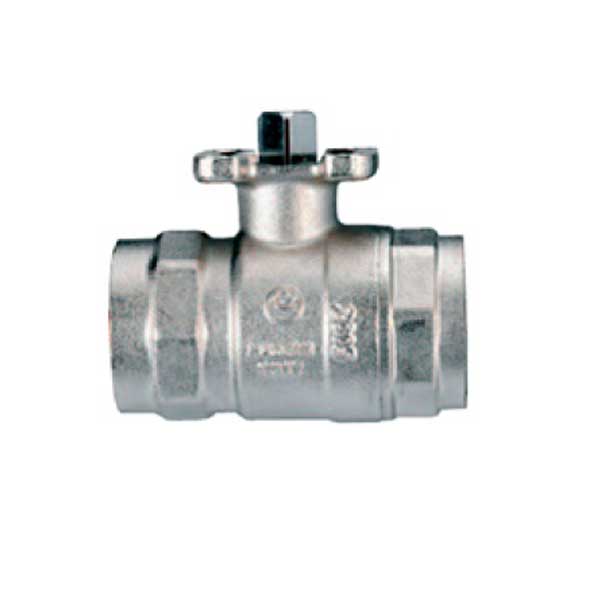

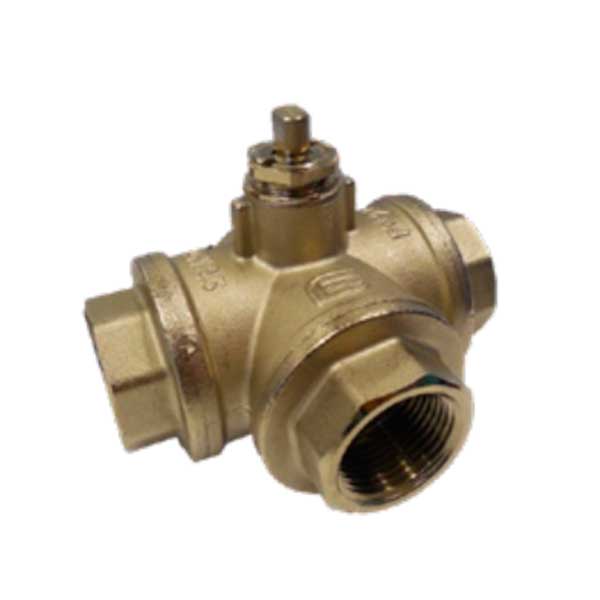

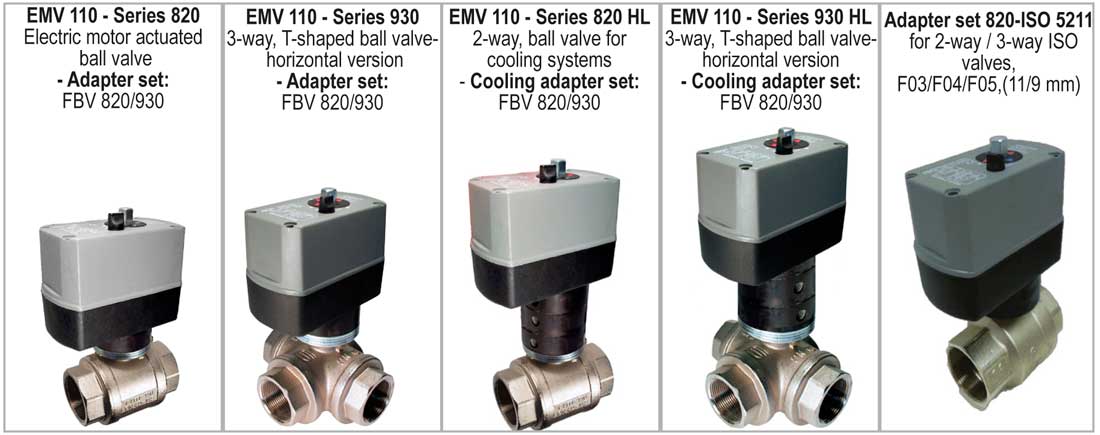

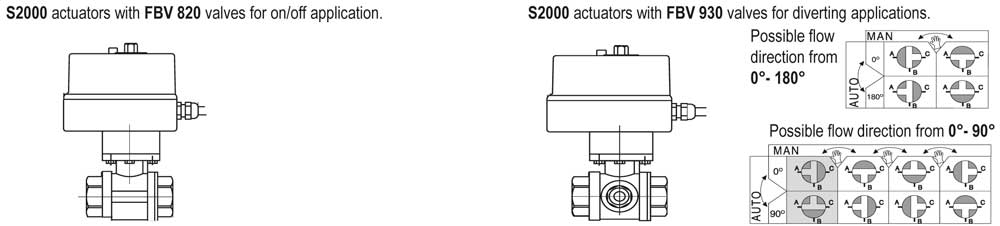

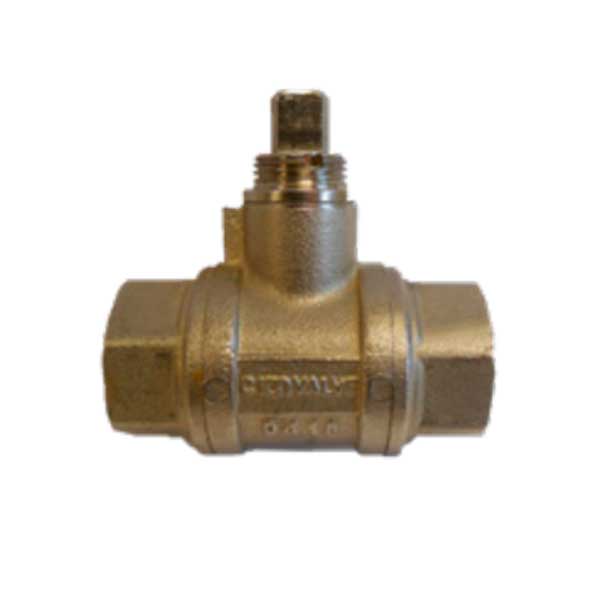

Pogoni so na voljo v 230 VAC 50 Hz ali 24 VAC 50 Hz in so opremljeni s 1,5 m priključnim kablom. Pogon lahko ročno upravljate z orodjem in gumbom na pokrovu. Pogoni so priporočljivi za preusmeritev aplikacij s 3-potnih ventilov FBV 930 in vklop / izklop 2-potnih ventilov FBV 820. Pogoni se lahko uporabljajo tudi z 2-potnimi in 3-potnimi ventili ISO 5211.

Uporaba pogona ponuja veliko možnosti v ogrevalnih sistemih (sončnem, daljinskem, hišnem ogrevanju), aplikacijah za sanitarno vodo, vročem bloku, hladilnih sistemih, bazenih, kemični in procesni industriji, petrokemični industriji, alternativnem ogrevanju in kmetijskih namenih.
