UNI 2P 35l

2-točkovna kontrola

Elektromotorni pogon serije FIRŠT UNI 2P 35L z vgrajenim krogelnim ventilom iz nerjavečega jekla je zasnovana kot zapiralni element za ogrevalne sisteme.

  • Možnost ročnega premikanja z gumbom na pokrovu pogona (zobnik je odklopljen, dokler je gumb zaklenjen).
  • Izhodni električni signal (L) v končnem položaju pogona (krmiljenje cirkulacijske črpalke)
  • Prikaz položaja: na pokrovu pogona

Nazaj na izdelke / VENTILI

UNI_2P_35l

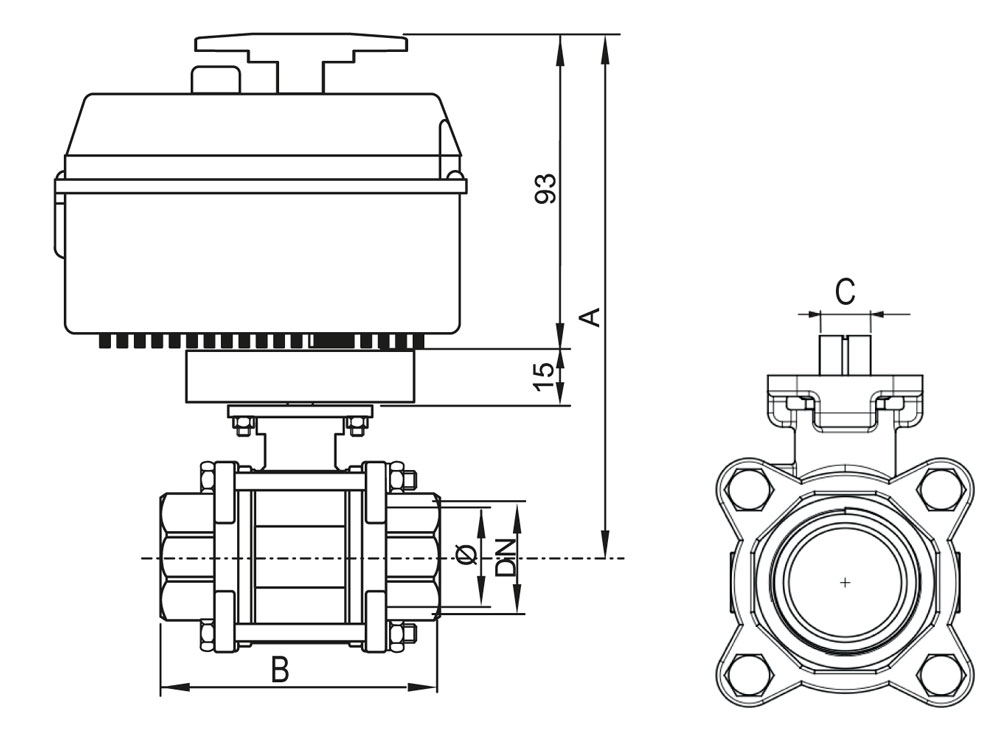

UNI 2P 35l

Šifra TIP/MODEL DN Kvs Priključna napetost Rotation Tip krmiljenja Priključek A B C Teža (kg)
12638 UNI 2P 35l 10320-2 15 20 230V~50Hz 32s/90° 2P SPST Rp 1/2″ 167 75
9x9 1,27
12639 UNI 2P 35l 10320-3 20 41 230V~50Hz 32s/90° 2P SPST Rp 3/4″ 175 80
9x9 1,43
12640 UNI 2P 35l 10320-4 25 66 230V~50Hz 32s/90° 2P SPST Rp 1″ 185 90 11x11 2,05
12641 UNI 2P 35l 10320-5 32 125 230V~50Hz 32s/90° 2P SPST Rp 1 1/4″ 195 110
11x11 2,53

Tehnični podatek: VENTILI

Nazivni tlak: PN 64
Medij: voda, olje, petrolej, topila, hlapi, zrak, agresivne tekočine, termalna voda
Temperatura medija: min. +5°C; max. +110°C
Puščanje (p=1 bar): stopnja A po EN 12266- 1:2003
Max. diferenčni tlak: 6 bar (priporočeno max. tlak za
nizko hrupno delovanje: 2 bar)
Priključki: Rp notranji navoj (EN 10226-1)

Ohišje:

Telo ventila: ASI 316
Krogla:: ASI 316
Tesnila: PTFE -FKM

Tehnični podatki: POGON UNI 2P 35l

Tip krmiljenja: 2-točkovno (SPST)
Priključna napetost: 230 VAC, 50Hz ali 24VAC, 50Hz
Rotacijski čas: 32s/90°
Poraba energije: 9 VA (delovanje), 5 VA (v mirovanju ON),
0 VA (v mirovanju OFF)
Max. navor: 15 Nm
Zaščitni razred: II
Stopnja zaščite: IP44
Priključek: kabel 1 m, 4 x 0,5 mm2
Smer vrtenja: nedefiniran CW/CCW (90°/360°)
Ročno krmiljenje: z ročajem in gumbom na pokrovu
Kazalnik položaja: mehansko, ročaj na pokrovu
Sobna temperatura: 0°C..+50°C
Storage temp.: -20°C..+80°C
Vlažnost: 0%..80% R.h. (brez kondenza)

Delovanje:

Pogon z elektromotorjem serije UNI 2P z vgrajenim krogelnim ventilom iz nerjavečega jekla je zasnovan kot zapiralni element za ogrevalne sisteme (sončno, daljinsko, hišno ogrevanje), vodovodne sisteme, kemično industrijo, petrokemično industrijo ...

Njegova uporaba ni dovoljena v sistemih za pripravo hrane in farmacevtskih pripravkih.

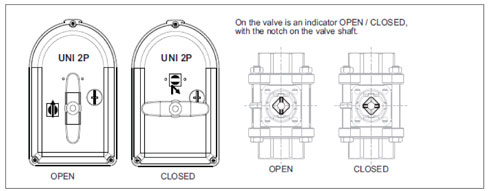

Montažna pozicija:

FBV-220

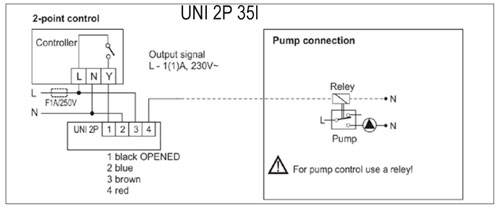

Električna priključitev:

FBV-220

UNI_2P_35l_datasheet

Datasheet

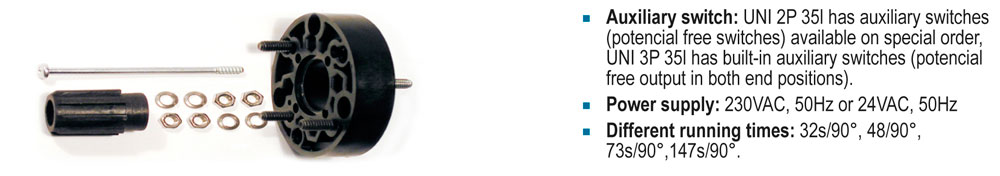

Adapter set za ventile serije 35l, 35 lM

UNI_3P_35l_04

Šifra TIP/MODEL
158023 UNI-ISO 5211 F03/F04 za ventile 690, 35l in 35lM (1/2'' - 1/4'')
158019 UNI-ISO 5211 F05 (upgrade to F03/F04) za ventile 690, 35l in 35lM (1 1/2'' - 2'')
