Compact 200C

2-potna krogelna enota s Clip sistemom

Krogelni ventili 200C so kompaktni 2-potni kroglični ventili za uporabo v sistemih za ogrevanje v gospodinjstvih, hladilnih sistemih, zračnih instalacijah in za pitno vodo.

Ventili so na voljo v DN 15 - DN 32, z notranjim ali zunanjim navojom, s fiksnimi priključki in compression priključki.

Kroglični ventili serije 200C FIRŠT se uporabljajo kot zapiralni elementi za HVAC aplikacije (za uporabo v toplotnih črpalkah, majhnih sistemih centralnega ogrevanja, sončnih sistemih, daljinskem ogrevanju itd.), Instalacijah pitne vode, namakalnih napravah itd.

Priključki so na voljo: notranji navoji (220C), notranji navoj z union priključki (221C), union priključki (222C), compression priključki (223C), zunanji navoji (224C).


Nazaj na izdelke

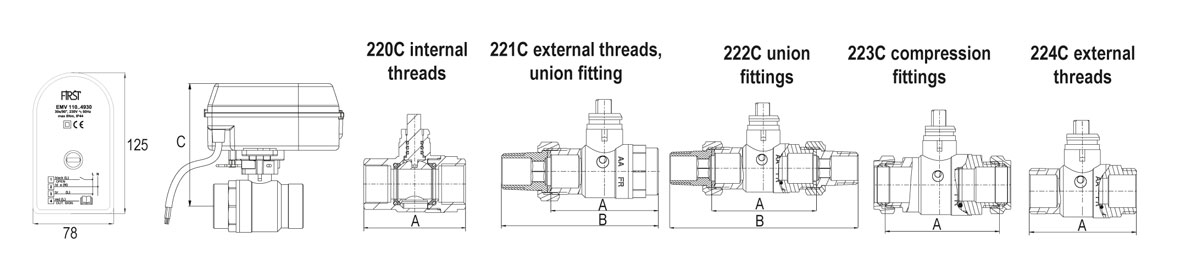

Compakt-200C

Ventil 220C, notranji navoji

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
10620 S4930 220C DN15 Rp ½" FF 15 20 230V~50Hz 30s/90° 2P Rp ½" 62
104 0,71
10621 S4930 220C DN20 Rp ¾" FF 20 45 230V~50Hz 30s/90° 2P Rp  ¾" 68
107 0,82
10622 S4930 220C DN25 Rp 1″ FF 25 60 230V~50Hz 30s/90° 2P Rp 1″ 81
111 1,01
10623 S4930 220C DN32 Rp 1¼″ FF 32 100 230V~50Hz 30s/90° 2P Rp 1¼″ 86
112 1,16


Ventil 221C, notranji navoj, union priključek

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
10634 S4930 221C DN15 Rp/R ½" FU 15 20 230V~50Hz 30s/90° 2P Rp/R ½" 62
104 0,77
10635 S4930 221C DN20 Rp/R ¾" FU 20 45 230V~50Hz 30s/90° 2P Rp/R  ¾" 70
107 0,91
10636 S4930 221C DN25 Rp/R 1″ FU 25 60 230V~50Hz 30s/90° 2P Rp/R 1″ 81
111 1,16
10637 S4930 221C DN32 Rp/R 1¼″ FU 32 100 230V~50Hz 30s/90° 2P Rp/R 1¼″ 79
112 1,36


Ventil 222C, union priključek

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
10638 S4930 222C DN15 R ½" UU 15 20 230V~50Hz 30s/90° 2P R ½" 62 119
104 0,84
10639 S4930 222C DN20 R ¾" UU 20 45 230V~50Hz 30s/90° 2P R  ¾" 74 138
107 1,02
10640 S4930 222C DN25 R 1″ UU 25 60 230V~50Hz 30s/90° 2P  R 1″ 82 149
111 1,32
10641 S4930 222C DN32 R 1¼″ UU 32 100 230V~50Hz 30s/90° 2P R 1¼″ 83 158
112 1,61


Ventil 223C, compression priključki

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
10642 S4930 223C DN15 D15 CC 15 20 230V~50Hz 30s/90° 2P CPF 15mm 62
104 0,74
10643 S4930 223C DN20 D22 CC 20 45 230V~50Hz 30s/90° 2P CPF 22mm 74
107 0,88
10644 S4930 223C DN25 D28 CC 25 60 230V~50Hz 30s/90° 2P CPF 28mm 82
111 1,08


Ventil 224C, zunanji navoji

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
10645 S4930 224C DN15 G ¾"  MM 15 20 230V~50Hz 30s/90° 2P G ¾" 62
104 0,72
10646 S4930 224C DN20 G 1" MM 20 45 230V~50Hz 30s/90° 2P G 1″ 74
107 0,85
10647 S4930 224C DN25 G 1¼" MM 25 60 230V~50Hz 30s/90° 2P G 1¼" 82
111 1,06
10648 S4930 224C DN32 G 1½" MM 32 100 230V~50Hz 30s/90° 2P G 1½" 83
112 1,22

VENTILI

Nazivni tlak: PN 32 (za splošno uporabo)
PN 10 (EN 13828 : 2003 8)
Medij: pitna voda, voda, glycol < 50%, neagresivne tekočine, kakovost vode po VDI 2035
Temperatura medija: min. +2°C, max. +110°C
Temp. medija z opcijo SCA solar/cooling adapter: min. -15°C, max. +125°C (začasno +150°C)
Puščanje (Δ p=1 bar): stopnja A glede na EN 12266-1:2003
Max. diferenčni tlak: 6 bar (priporočeno maks. diff. pritisk
za nizko hrupno delovanje: 2 bar)
Priključki: Rp notranji navoj (EN 10226-1)
R zunanji navoj (EN 10226-1)
G zunanji navoj (ISO 228-1)
stiskani priključki (EN 1254-2)

Ohišje

Telo ventila: medenina, CW617N
Krogla: medenina, CW617N
Tesnila: PTFE, EPDM Perox, FPM
O-certifikat: ACS (ventil 220C z DVGW in WRAS)

POGON

Tip krmiljenja: 2-točkovno SPST
Priključna napetost: 230 VAC ~, 50Hz
Rotacijski čas: 30s/90°
Poraba energije: 9 VA (delovanje),
5 VA (v mirovanju ON),
0 VA (v mirovanju OFF)
Max.navor: 8 Nm
Zaščitni razred: II
Stopnja zaščite: IP44
Priključek kabel: 1,5 m, 4 x 0,5 mm2
Smer vrtenja: ND, nedefiniran CW/CCW (90° / 360°)
Ročno krmiljenje: ne
Kazalnik položaja: na pokrovu pogona
Sobna temperatura: +0°C..+55°C
Temperatura skladiščenja: -10°C..+70°C
Vlažnost: 0%..80% R.h. (brez kondenza)

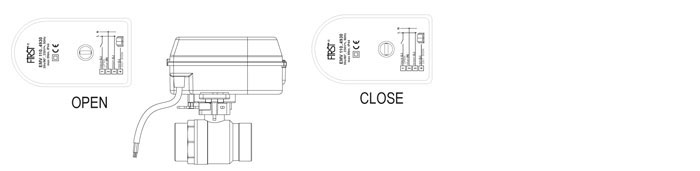

Delovanje:

Pogone lahko namestite samo v enem položaju.

FMV130_02

Električna priključitev:

FMV130_03

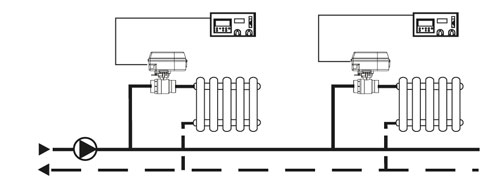

Primer namestitve:

FMV130_03


FMV130

Datasheet

Značilnosti in možnosti

■ Priključna napetost: 230 VAC 50 Hz 24 VAC 50 Hz.
■ Adapter za sončno / hlajenje: toplotna pregrada za zaščito pogona v solarnih ali hladilnih sistemih.
