Compact 600

2-potna krogelna enota

Krogelni ventil s kompaktnim serijskim elektromotorjem FBV 600 je zasnovan kot zapiralni element za ogrevalne sisteme (sončno, daljinsko, ogrevanje hiše), za ogrevanje vročega zraka, hladilne sisteme, bazene, petrokemično industrijo, alternativne ogrevalne in kmetijske namene.

Ventili so na voljo od DN 15-DN 32, z notranjim navoji ali union priključki in imajo oceno PN 25.

Kot zapiralni elementi za HVAC aplikacije se uporabljajo motorizirani krogelni ventili serije 600 z električnimi pogoni (za uporabo v toplotnih črpalkah, majhnih sistemih centralnega ogrevanja, sončnih sistemih, daljinskem ogrevanju itd.), Instalacijam pitne vode, namakalnih napravah itd.


FBV-600_05 Dve vrsti priključkov so na voljo:

  • union priključki z notranjimi navoji (FBV 603).
  • notranji navoji (FBV 602)


Nazaj na izdelke

Compakt-600

FBV 602, notranji navoji

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
10102 EMV 110 602/ 4230-2 DN15 Rp ½" 15 17 230V~50Hz 30s/90° 2P Rp ½" 64
117 0,84
10103 EMV 110 602/ 4230-3 DN20 Rp ¾" 20 41 230V~50Hz 30s/90° 2P Rp ¾" 58
120 0,81
10104 EMV 110 602/ 4230-4 DN25 Rp 1" 25 68 230V~50Hz 30s/90° 2P Rp 1" 70
125 0,97
10105 EMV 110 602/ 4230-5 DN32 Rp 1¼"  32 123 230V~50Hz 30s/90° 2P Rp 1¼" 81
130 1,24


FBV 603, union priključek

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
10112 EMV 110 603/ 4230-2 DN15 Rp ½" 15 17 230V~50Hz 30s/90° 2P Rp ½" 47 99
 117 0,93
10113 EMV 110 603/ 4230-3 DN20 Rp ¾" 20 41 230V~50Hz 30s/90° 2P Rp ¾" 50 90
 120 0,88
10114 EMV 110 603/ 4230-4 DN25 Rp 1" 25 68 230V~50Hz 30s/90° 2P Rp 1" 54 104
 125 1,10
10115 EMV 110 603/ 4230-5 DN32 Rp 1¼"  32 123 230V~50Hz 30s/90° 2P Rp 1¼" 61 122
 130 1,42

VENTILI

Nazivni tlak: PN 25
Medij: pitna voda, voda, glycol < 50%, neagresivne tekočine, kakovost vode po VDI 2035
Temperatura medija: min. +2°C, max. +110°C
Max. working pressure: 16 bar
Max leakage: stopnja Aglede na EN 12266-1:2003
Priključki: Rp notranji navoj (EN 10226-1)
R zunanji navoj (EN 10226-1)

Ohišje

Telo ventila: medenina, CW617N
Krogla: medenina, CW617N
Tesnila: PTFE, EPDM Perox, FPM
O-certifikat: ACS in WRAS

POGON

Tip krmiljenja: 2-točkovno SPST
Priključna napetost: 230 VAC ~, 50Hz
Rotacijski čas: 30s/90°
Poraba energije: 9 VA (delovanje),
5 VA (v mirovanju ON),
0 VA (v mirovanju OFF)
Max.navor: 8 Nm
Zaščitni razred: II
Stopnja zaščite: IP44
Priključek kabel: 1,5 m, 4 x 0,5 mm2
Smer vrtenja: ND, nedefinirano CW/CCW (90°/ 360°)
Ročno krmiljenje: s pogonom
Kazalnik položaja: na ohišju pogona
Sobna temperatura:   +0°C..+55°C
Temperatura skladiščenja: -10°C..+70°C
Vlažnost: 0%..80% R.h. (brez kondenza)

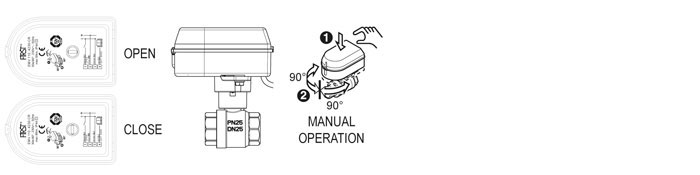

Delovanje:

Sestavljanje / demontaža pogona samo z dvema vijakoma.

Compakt-600

Električna priključitev:

Compakt-600

Primer namestitve:

Compakt-600


FMV130
