EUROMIX je elektromotorni pogon, namenjen obratovanju vrtljivih mešalnih ventilov (FMV 131, FMV 132, FMV 133). Pogoni se nadzirajo s 3-točkovnim signalom. Enote EUROMIX lahko ročno upravljate.
Ventili so na voljo v DN 15 - DN 32, z notranjim ali zunanjim navojom ali compression priključkom in so ocenjeni s PN10.
Pogoni
EUROMIX z ventili FIRŠT FMV 131, 132 in 133 so namenjeni uporabi v
radiatorjih, ogrevanih tleh ali daljinskih ogrevalnih sistemih ter drugih malih in
srednje velikih sistemih ogrevanja ali hlajenja.
Na voljo so tri vrste priključkov: notranji navoj (FMV 131), zunanji navoj (FMV132) in compression priključki (FMV 133).
| Šifra | TIP/MODEL | DN | Kvs | Priključna napetost | Čas rotacije | Tip krmiljenja | Priključek | A | B | C | Teža (kg) | |
| 11082 | EUROMIX 131 DN15 Rp ½" | 15 | 3 | 230V~50Hz | 105s/90° | 3P | Rp ½" | 36 | 72 | 102 | 1,05 | |
| 11083 | EUROMIX 131 DN20 Rp ¾" | 20 | 7 | 230V~50Hz | 105s/90° | 3P | Rp ¾" | 36 | 72 | 102 | 1,11 | |
| 11084 | EUROMIX 131 DN25 Rp 1" | 25 | 11 | 230V~50Hz | 105s/90° | 3P | Rp 1" | 41 | 82 | 102 | 1,15 | |
| 11085 | EUROMIX 131 DN32 Rp 1¼" | 32 | 15 | 230V~50Hz | 105s/90° | 3P | Rp 1¼" | 47 | 94 | 108 | 1,48 |
| Šifra | TIP/MODEL | DN | Kvs | Priključna napetost | Čas rotacije | Tip krmiljenja | Priključek | A | B | C | Teža (kg) | |
| 11086 | EUROMIX 132 DN15 G ¾" | 15 | 3 | 230V~50Hz | 105s/90° | 3P | G ¾" | 36 | 72 | 102 | 1,03 | |
| 11087 | EUROMIX 132 DN20 G 1" | 20 | 7 | 230V~50Hz | 105s/90° | 3P | G 1" | 36 | 72 | 102 | 1,07 | |
| 11088 | EUROMIX 132 DN25 G 1¼" | 25 | 11 | 230V~50Hz | 105s/90° | 3P | G 1¼" | 41 | 82 | 102 | 1,22 | |
| 11089* | EUROMIX 132 DN32 G 1½" | 32 | 15 | 230V~50Hz | 105s/90° | 3P | G 1½" | 47 | 94 | 108 | 1,44 |
| Šifra | TIP/MODEL | DN | Kvs | Priključna napetost | Čas rotacije | Tip krmiljenja | Priključek | A | B | C | Teža (kg) | |
| 11090 | EUROMIX 133 DN20 C22mm | 20 | 7 | 230V~50Hz | 105s/90° | 3P | 22mm | 36 | 72 | 102 | 1,05 | |
| 11091 | EUROMIX 133 DN25 C28mm | 25 | 11 | 230V~50Hz | 105s/90° | 3P | 28mm | 41 | 82 | 102 | 1,11 |
| Tlačni razred: | PN 10 |
| Medij: |
voda, glycol < 50%
kakovost vode po VDI 2035 |
| Temperatura medija: | min. +2°C, max. +110°C |
| Puščanje (Δ p=1 bar): | max. 0,1% Kvs |
| Max. diferenčni tlak: | 1 bar |
| Priključek: |
Rp notranji navoj (EN 10226-1) G zunanji navoj (ISO 228-1) compression priključki (EN 1254-2) |
| Ohišje ventila: | medenina, CW617N |
| Krogla: | medenina, CW617N |
| Puša: | PTFE |
| Tesnila: | EPDM,FKM |
| Tip krmiljenja: | 3-točkovno SPDT |
| Priključna napetost: | 230V~50Hz |
| Rotacijski čas: | 105s/90° |
| Poraba energije: | 3,5VA |
| Max.navor: | 8Nm |
| Zaščitni razred: |
II
|
| Stopnja zaščite: | IP44 |
| Priključni kabel: | 3 x 0,5 mm2 , l= 2m |
| Smer vrtenja: | določen |
| Ročno krmiljenje: | gumb na pokrovu pogona |
| Kazalnik položaja: | mehansko, na pokrov pogona |
| Sobna temperatura: | 0°C..+55°C |
| Temperatura skladiščenja: | -10°C..+70°C |
| Vlažnost: | 0%..80% R.h. (brez kondenza) |

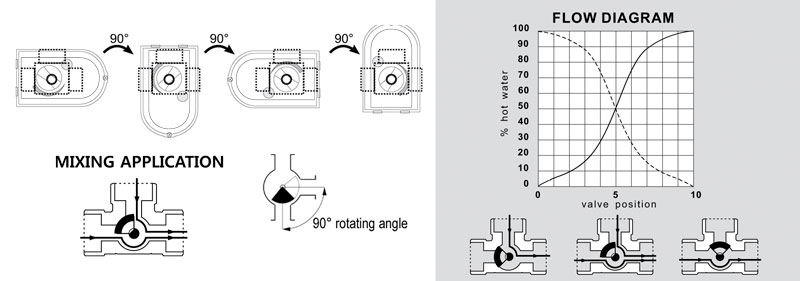

Pogon se lahko vrti na ventilu ohišja, da se prilagodi različnim namestitvam.
