S9000 200C

2-potna krogelna enota s Clip sistemom

Kroglični ventili 200C FIRŠT so kompaktni 2-potni kroglični ventili iz medenine za uporabo v gospodinjskih ogrevalnih sistemih, hladilnih sistemih, zračnih instalacijah in pitnih vodah.

Ventili so na voljo od DN 15 - DN 25, z notranjim ali zunanjim navojom, union priključki in compression priključki.

Elektromotorni krogelni ventili serije 200C z električnim pogonom se uporabljajo za pritrditev elementov za HVAC aplikacije (za uporabo v toplotnih črpalkah, majhnih sistemih centralnega ogrevanja, sončnih sistemih, daljinskem ogrevanju itd.), instalacijah pitne vode, namakalnih napravah itd.

Na voljo je pet tipov priključkov: notranji navoji (ventil 220C), notranji navoj in union priključki (ventil 221C), union priključki (ventil 222C), compression priključki (ventil 223C), zunanji navoji (ventil 224C).


Compakt-200C_02


Nazaj na izdelke

S9000-200C

Ventil 220C, notranji navoji

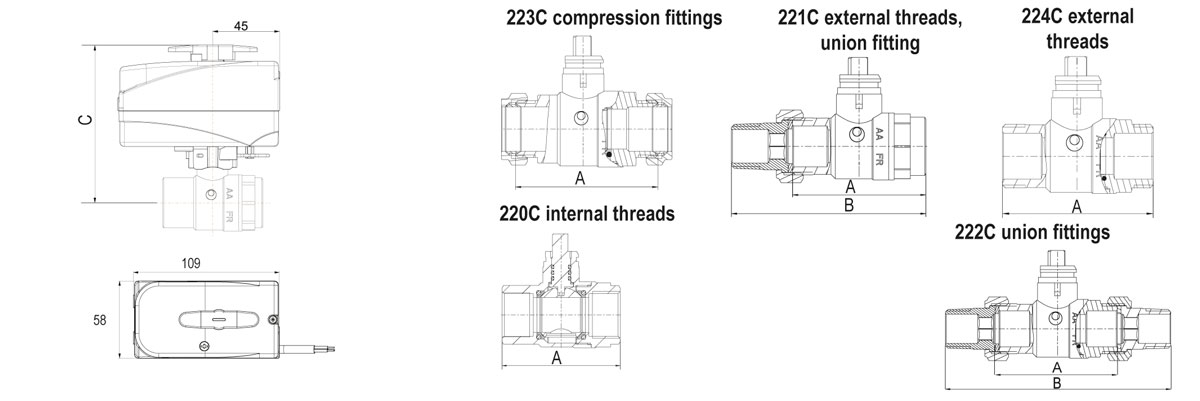

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
14222 S9GN0-K 220C DN15 Rp ½" 15 20 230V~50Hz 12s/90° 2P Rp ½" 62
104 0,61
14223 S9GN0-K 220C DN20 Rp ¾" 20 45 230V~50Hz 12s/90° 2P Rp  ¾" 68
107 0,72
14224S9GN0-K 220C DN25 Rp 1″2560230V~50Hz12s/90°2PRp 1″811120,91


Ventil 221C, notranji navoj, union priključek

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
14364 S9GN0-K 221C DN15 Rp/R ½" 15 20 230V~50Hz 12s/90° 2P Rp/R ½" 62 90
 104 1,05
14365 S9GN0-K 221C DN20 Rp/R ¾" 20 45 230V~50Hz 12s/90° 2P Rp/R  ¾" 70 102
 107 0,81
14366S9GN0-K 221C DN25 Rp/R 1″2560230V~50Hz12s/90°2PRp/R 1″811141121,06


Ventil 222C, union priključek

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
14368 S9GN0-K 222C DN15 R ½" 15 20 230V~50Hz 12s/90° 2P R ½" 62 119
104 0,74
14369 S9GN0-K 222C DN20 R ¾" 20 45 230V~50Hz 12s/90° 2P R  ¾" 74 138
107 0,92
14370S9GN0-K 222C DN25 R 1″2560230V~50Hz12s/90°2PR 1″821491121,22


Ventil 223C,compression priključki

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
14372 S9GN0-K 223C DN15 D15 15 20 230V~50Hz 12s/90° 2P CPF 15mm 62
104 0,64
14373 S9GN0-K 223C DN20 D22 20 45 230V~50Hz 12s/90° 2P CPF 22mm 74
107 0,78
14374 S9GN0-K 223C DN25 D28  25 60 230V~50Hz 12s/90° 2P CPF 28mm 82
112 0,98


Ventil 224C, zunanji navoji

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
14331 S9GN0-K 224C DN15 G ¾"  15 20 230V~50Hz 12s/90° 2P G ¾" 62
104 0,62
14332 S9GN0-K 224C DN20 G 1" 20 45 230V~50Hz 12s/90° 2P G 1″ 74
107 0,75
14333S9GN0-K 224C DN25 G 1¼"2560230V~50Hz12s/90°2PG 1¼"821120,96

VENTILI

Nazivni tlak: PN 32 (za splošne aplikacije)
PN 10 (EN 13828 : 2003 8)
Medij: pitna voda, voda, glycol < 50%, neagresivne tekočine, kakovost vode po VDI 2035
Temperatura medija: min. +2°C, max. +110°C
Temp. medija with optional
SCA solar/cooling adaptor: 		min. -15°C, max. +125°C (začasno +150°C)
Puščanje (Δ p=1 bar): stopnja A glede na EN 12266-1:2003
Max. diferenčni tlak: 6 bar (priporočeno maks. diff. pritisk
za nizko hrupno delovanje: 2 bar)
Priključki: Rp notranji navoj (EN 10226-1)
R zunanji navoj (EN 10226-1)
G zunanji navoj (ISO 228-1)
stiskani priključki (EN 1254-2)

Ohišje

Telo ventila: medenina, CW617N
Krogla: medenina, CW617N
Tesnila: PTFE, EPDM Perox, FPM
O-certifikat: ACS (ventil 220C z DVGW in WRAS)

POGON

Tip krmiljenja: 2-točkovno SPST
Priključna napetost: 230 VAC ~, 50Hz
Rotacijski čas: 12s/90°
Poraba energije: 9 VA (delovanje),
5 VA (v mirovanju ON),
0 VA (v mirovanju OFF)
Max.navor: 5 Nm
Zaščitni razred: II
Stopnja zaščite: IP44
Priključek kabel: 1 m, 3 x 0,75 mm2
Smer vrtenja: nedefenirano CW/CCW (90° /360°)
Ročno krmiljenje: z ročajem in gumbom na pokrovu
Kazalnik položaja: ročaj na pokrovu
Sobna temperatura:   0°C..+55°C
Temperatura skladiščenja: -10°C..+70°C
Vlažnost: 0%..80% R.h. (brez kondenza)

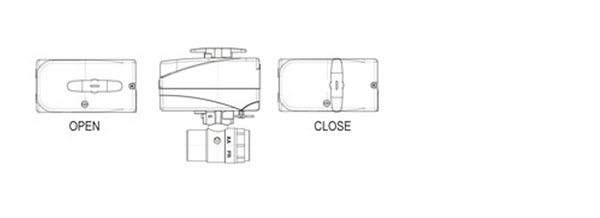

Delovanje:

Pogon lahko namestite samo v enem položaju.

S9000-200C

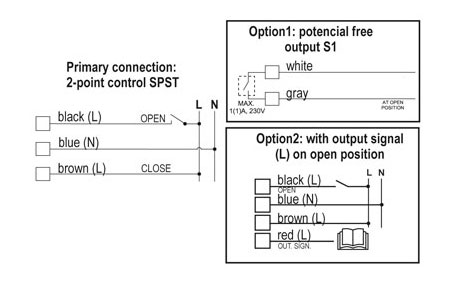

Električna priključitev:

S9000-200C

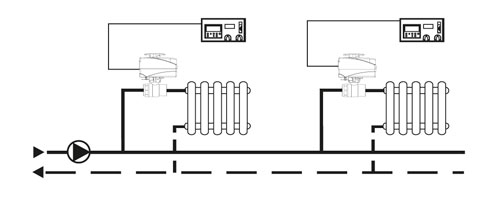

Primer namestitve:

S9000-200C


FMV130

Datasheet

Značilnosti in možnosti

■ Modul stikal omogoča dva brezpotencialna izhoda v končnih legah pogona
■ Molex priključek: opcijski Molex konektor (IP40) in opcijski zatesnjen Molex kabel (IP44).
■ Priključna napetost: 230 VAC, 50 Hz, 24 VAC, 50 Hz.
■ Ročaj za ročno krmiljenje: z ali brez ročnega ročaja
■ Adapter za sončno / hlajenje: toplotna pregrada za zaščito pogona v solarnih ali hladilnih sistemih.
■ Izhodni signal (L): v odprtem položaju.
■ Različni časi vrtenja: 12s / 90°, 30s / 90° (na posebno zahtevo)
