S9000 220C-M

2-potna krogelna enota s Clip sistemom

Regulacijski ventili FIRŠT FBV 220C-M so kompaktni dvotirni motorizirani medeninasti krogelni ventili z značilnimi vložki. Zagotavlja odlične kontrolne karakteristike z enakimi karakteristikami odstotnega pretoka, ki se po možnosti ujemajo z značilnostmi toplotnega odvajanja ogrevalnih naprav.

Ventil za krmiljenje krmiljenja so na voljo v DN 15 - DN 25, z notranjim ali zunanjim navojem, s fiksnimi priključki in stiskalnimi pripomočki.

Krmilni ventili FIRŠT z električnimi pogoni se uporabljajo kot krmilni elementi za HVAC aplikacije (za uporabo v ogrevalnih sistemih, solarnih sistemih, ogrevanju cone itd.). Enake karakteristike odstotnega pretoka zagotavljajo odlične kontrolne karakteristike kot na linearno toplotno moč glede na odprtino ventila.

Na voljo je pet vrst priključkov: notranji navoji (FBV 220CM), zunanji navoji in union priključek (FBV 221C-M). union
priključki (FBV 222C-M), compression priključki (FBV 223C-M), zunanji navoji (FBV 224C-M).


Nazaj na izdelke

S9000-200C-M

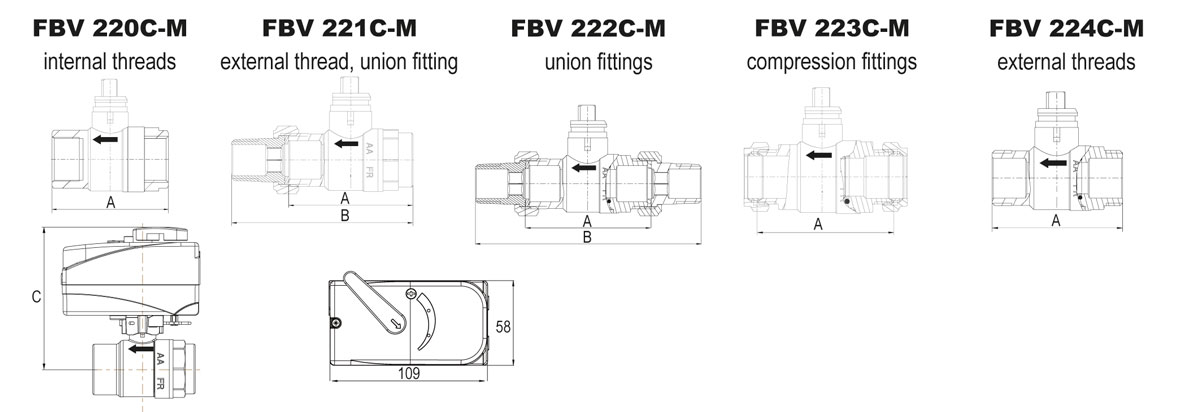

FBV 220C-M, notranji navoji

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
14375 S9FR7-K 220C-M DN15 Rp ½" FF 15 4 24V~50Hz 110s/90° 0...10V Rp ½" 62
104 0,24
14376 S9FR7-K 220C-M DN20 Rp ¾" FF 20 7,5 24V~50Hz 110s/90° 0...10V Rp  ¾" 68
107 0,35
14377S9FR7-K 220C-M DN25 Rp 1″ FF251324V~50Hz
110s/90°0...10VRp 1″811120,55


FBV 221C-M, zunanji navoji and union priključek

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
14379 S9FR7-K 221C-M DN15 Rp/R ½" FU 15 4 24V~50Hz 110s/90° 0...10V Rp/R ½" 62 90
104 0,30
14380 S9FR7-K 221C-M DN20 Rp/R ¾" FU 20 7,5 24V~50Hz 110s/90° 0...10V Rp/R  ¾" 68 102
107 0,40
14381S9FR7-K 221C-M DN25 Rp/R 1″ FU251324V~50Hz110s/90°0...10VR 1″811141120,70


FBV 222C-M, union priključki

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
14383 S9FR7-K 222C-M DN15 R ½" UU 15 4 24V~50Hz 110s/90° 0...10V R ½" 62 119
104 0,37
14384 S9FR7-K 222C-M DN20 R ¾" UU 20 7,5 24V~50Hz 110s/90° 0...10V R  ¾" 74 136
107 0,55
13485S9FR7-K 222C-M DN25 R 1″ UU251324V~50Hz110s/90°0...10VR 1″821491120,86


FBV 223C-M, compression priključki

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
14387 S9FR7-K 223C-M DN15 D15 CC 15 4 24V~50Hz 110s/90° 0...10V CPF 15mm 62
104 0,27
14388 S9FR7-K 223C-M DN20 D22 CC 20 7,5 24V~50Hz 110s/90° 0...10V CPF 22mm 72
107 0,41
14389 S9FR7-K 223C-M DN25 D28 CC 25 13 24V~50Hz 110s/90° 0...10V CPF 28mm 82
112 0,62


FBV 224C-M, zunanji navoji

Šifra TIP/MODEL DN Kvs Priključna napetost Čas rotacije Tip krmiljenja Priključek A B C Teža (kg)
14390 S9FR7-K 224C-M DN15 G ¾"  MM 15 4 24V~50Hz 110s/90° 0...10V G ¾" 62
104 0,25
14391 S9FR7-K 224C-M DN20 G 1" MM 20 7,5 24V~50Hz 110s/90° 0...10V G 1″ 74
107 0,38
14392S9FR7-K 224C-M DN25 G 1¼" MM251324V~50Hz110s/90°0...10VG 1¼"821120,60

VENTILI

Nazivni tlak: PN 32 (za splošno uporabo)
Medij: pitna voda, voda, glycol < 50%, neagresivne tekočine, kakovost vode po VDI 2035
Temperatura medija: min. +2°C, max. +110°C
Max. diferenčni tlak: 3 bar (priporočeno maks. diff. pritisk
za nizko hrupno delovanje: 2 bar)
Priključki: Rp notranji navoj (EN 10226-1)
R zunanji navoj (EN 10226-1)
G zunanji navoj (ISO 228-1)
stiskani priključki (EN 1254-2)

Ohišje

Telo ventila: medenina, CW617N
Krogla: medenina, CW617N
Tesnila: PTFE, EPDM Perox, FPM

POGON

Tip krmiljenja: 0...10 VDC, 4..20 mA
Output signal:: 0... 10 VDC, max < 0,5 mA/ 10V
Priključna napetost: 24 VAC 50Hz
Rotacijski čas: 110s/90°
Poraba energije: 3,5 VA (delovanje),
1,5 VA (v mirovanju)
Max.navor: 5 Nm
Zaščitni razred: II
Stopnja zaščite: IP44
Priključek kabel: 1 m, 4 x 0,5 mm2
Smer vrtenja: določen CW/CCW
Ročno krmiljenje: z ročajem in gumbom na pokrovu
Kazalnik položaja: ročaj z reverzibilno lestvico
Sobna temperatura:   0°C..+55°C
Temperatura skladiščenja: -10°C..+70°C
Vlažnost: 0%..80% R.h. (brez kondenza)

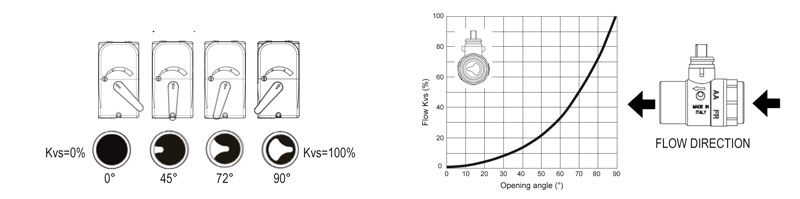

Delovanje:

Pogon lahko namestite samo v enem položaju.                                 EQUAL PERCENTAGE FLOW CHARACTERISTIC

S9000-200C-M

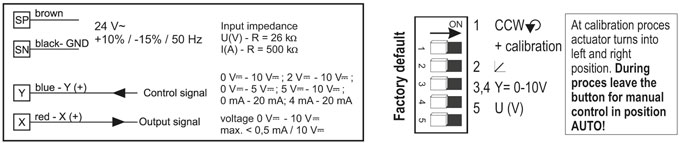

Električna priključitev:

                                                                                            Pogoni imajo DIP stikala za nastavitev različnih funkcij aktuatorjev.

S9000-200C-M

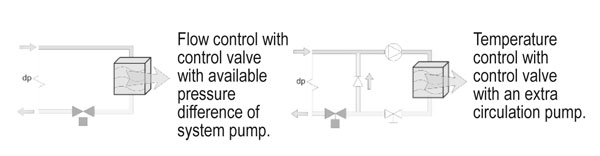

Primer namestitve:

S9000-200C-M

Značilnosti in možnosti

■ Modul stikal omogoča dva brezpotencialna izhoda v končnih legah pogona
■ Ročno krmiljenje: z ročnim ročajem ali brez njega.
■ Adapter za sončno / hlajenje: toplotna pregrada za zaščito pogona v solarnih ali hladilnih sistemih.
■ Molex priključek: opcijski Molex konektor (IP40 in opcijski zatesnjen Molex kabel (IP44).
■ Različni časi vrtenja: 20s/90
°, 40s/90°, 80s/90°, 110s/90°
