Izdelki - POGONI Za rotacijske mešalne, prekrmilne in krogelne ventile

EUROMIX

3-potni in 4-potni mešalni ventili

Pogoni FIRŠT MV 120, serija EUROMIX, so 3-točkovni pogoni, namenjeni za delovanje 3-potnih in 4-potnih rotacijskih ventilov s sistemom hitrega prileganja (DN 15 - DN 32).

  • Pogoni FIRŠT EUROMIX so z določeno smerjo vrtenja (90° rotirajočega kota).
  • Pogoni so na voljo s priključkom kabla in ročnim upravljanjem.
  • Priporočljivo za mešanje aplikacij.

Nazaj na izdelke / ELEKTROMOTORNI POGONI

EUROMIX

EUROMIX, za 3-potne in 4-potne mešalne ventile (90° vrtenje)

Šifra TIP/MODEL Priključna napetost Rotacijski čas Krmilni signal Priključek Max. navor [Nm] Teža [kg]
10047 MV120..510 EUROMIX 230 VAC 50 Hz 105s/90° 3-točkovno SPDT kabel 8 0,64
10046 MV120..540 EUROMIX 230 VAC 50 Hz 210s/90° 3-točkovno SPDT kabel 8 0,64
10168 MV120..543 EUROMIX 24 VAC 50 Hz 210s/90° 3-točkovno SPST kabel 8 0,64
Tip krmiljenja: 2-točkovno SPDT
Priključna napetost: 230 VAC 50Hz / 24 VAC 50Hz
Rotacijski čas: 105s/90°, 210s/90°
Poraba energije: 3,5 VA (delovanje), 0 VA (v mirovanju)
Max. navor: 8 Nm
Zaščitni razred: II
Stopnja zaščite: IP44 (kabelski priključek),
Priključek: kabel 2 m, 3 x 0,75 mm2/
Smer vrtenja: določen 90° kot
Ročno krmiljenje: gumb na pokrovu pogona
Kazalnik položaja: mehanski, na pokrovu pogona
Temperatura medija: +2°C..+110°C
Sobna temperatura: 0°C..+55°C
Temperatura skladiščenja: -10°C..+70°C
Vlažnost: 0%..80% R.H. (brez kondenza)

Delovanje:

EUROMIX je elektromotorni pogon, ki je zasnovan za delovanje 3-potnih in 4-potnih rotacijskih mešalnih ventilov. Pogoni se nadzirajo s 3-točkovnom SPDT signalom. Pogoni FIRŠT EUROMIX omogočajo natančno regulacijo in enostavno namestitev s sistemom hitrega prileganja.
Pogoni so na voljo v 230 ali 24 V AC 50 Hz in so opremljeni z 2 m priključnim kablom. Pogon lahko ročno upravljate s tipko na pokrovu.

Pogoni EUROMIX se priporočajo za mešanje aplikacij z ventili FMV 130, FMV 140 od DN15 do DN 32 in ventila FMV H-151. Hitro in enostavno montažo pogona in ventila s sistemom hitrega prileganja. Pogon lahko dodatno pritrdite na ventil z dodatnim vijakom.

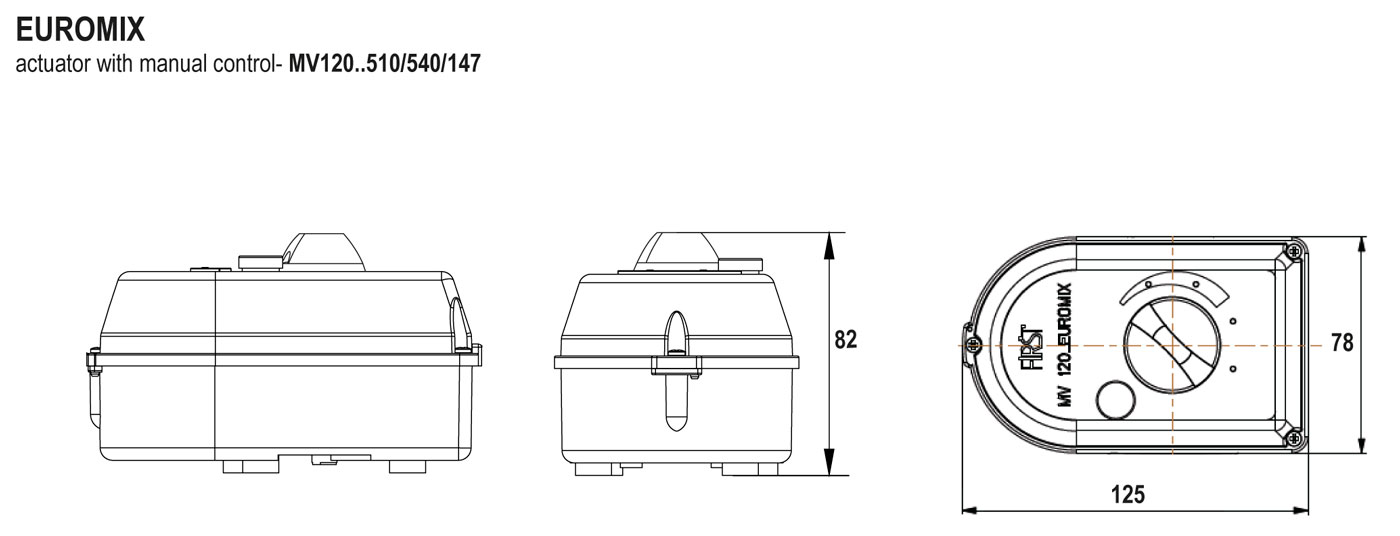

Instalacija:

EUROMIX

Električna priključitev:

EUROMIX

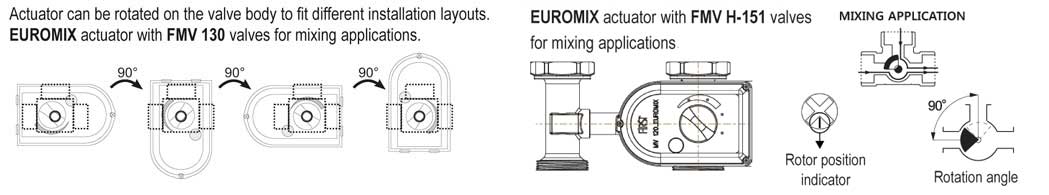

Primer namestitve:

EUROMIX



FMV 130
FMV 130

Available as rotary unit: EUROMIX
FMV140
FMV 140
FMV H-151
FMV H-151

Available as rotary unit: EUROMIX-H
