S9000 - MOD X MIX

3-potni in 4-potni mešalni ventili

Pogoni FIRŠT EMV 110, serija S9000 MOD X MIX, so modulacijski krmilni pogoni, ki so zasnovani za delovanje 3-potnih in 4-potnih vrtljivih ventilov s Clip sistemom (DN 15 - DN 25)

  • Pogoni FIRŠT S9000 MOD X MIX imajo območje krmilnega signala (0..10V, 4..20mA) in izhodni signal 0..10V DC.
  • Pogoni so na voljo s kabelsko ali Molexovo povezavo z ali brez ročnega ročaja.
  • Pogoni imajo DIP stikala za nastavitev različnih funkcij pogona.
  • Priporoča se za mešanje, preusmerjanje in moduliranje nadzora vode.

Nazaj na izdelke / ELEKTROMOTORNI POGONI

S9000-MIX_MOD

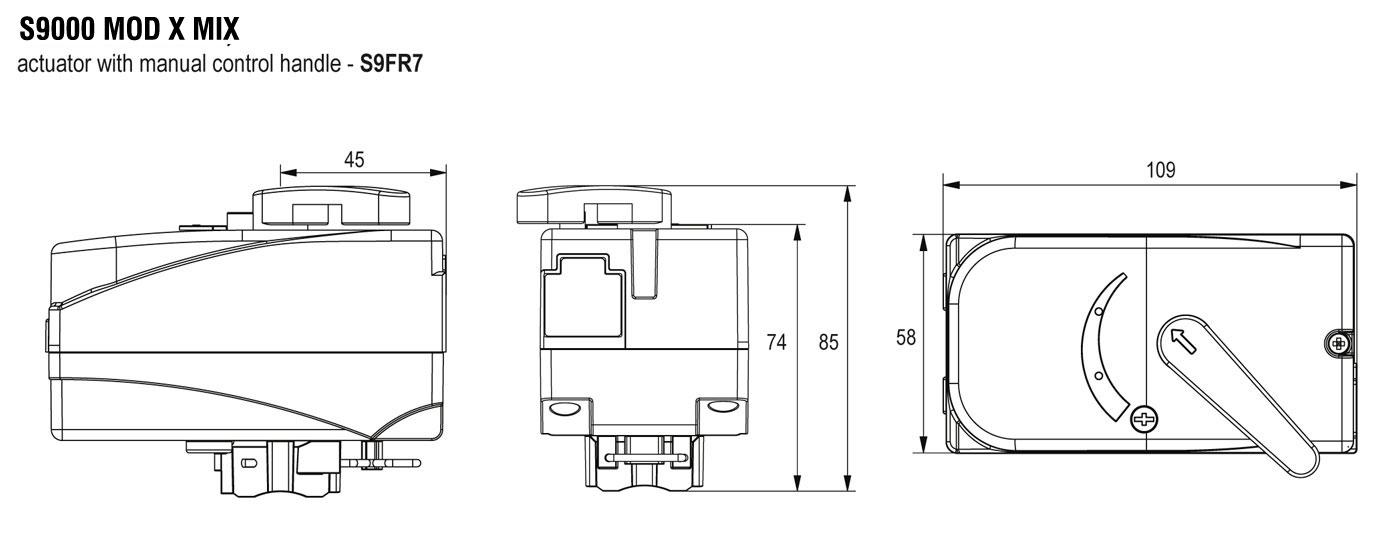

S9000 MOD X MIX, za 3-potne in 4-potne ventile (90° vrtenje)

Šifra TIP/MODEL Priključna napetost Rotacijski čas Krmilni signal Max. navor [Nm] Teža [kg]
14140 S9FR7-M MOD X MIX 24V ~ 50 Hz 110s/90° modulacija 0-10 V 5 0,33
14402 S9FR7-K MOD X MIX 24V ~ 50 Hz 110s/90° modulacija 0-10 V 5 0,48
Tip krmiljenja: 0...10 VDC, 4...20 mA
Output signal: 0... 10 VDC, max < 0,5 mA/ 10V
Priključna napetost: 24 VAC , 50Hz
Rotacijski čas: 20s/90°, 40s/90°, 55s/90°, 80s/90°, 110s/90°,
Poraba energije: 3,5 VA (delovanje), 1,5 VA (v mirovanjuy)
Max. navor: 5 Nm
Zaščitni razred: II
Stopnja zaščite: IP40 (Molex), IP44 (kabeski priključek),
IP44 (zatesnjen Molex kabel)
Priključek: kabel 4 x 0,5 mm2, l=1m / Molex priključek
Smer vrtenja: določen CW/CCW (90°)
Ročno krmiljenje: z ročico ali brez nje in gumbom na pokrovu
Kazalnik položaja: ročaj s kazalom položaja
Temperatura medija: +2°C..+110°C (z dodatnim adapterjem SCA -15° C do + 125° C,
Na kratko do + 150° C)
Sobna temperatura: 0°C..+55°C
Temperatura skladiščenja: -10°C..+70°C
Vlažnost: 0%..80% R.H. (brez kondenza)

Delovanje:

Pogoni S9FR0 MOD X MIX so priporočljivi za mešanje ali preusmerjanje aplikacij z ventili FMV 130C in FMV 140C od DN15 do DN25 in za mešanje aplikacij z ventili FMV H-151C.

Instalacija:

S9000-MIX_MOD

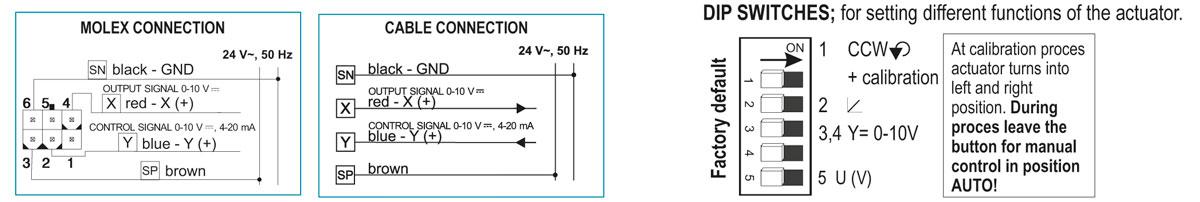

Električna priključitev:

S9000-MIX_MOD

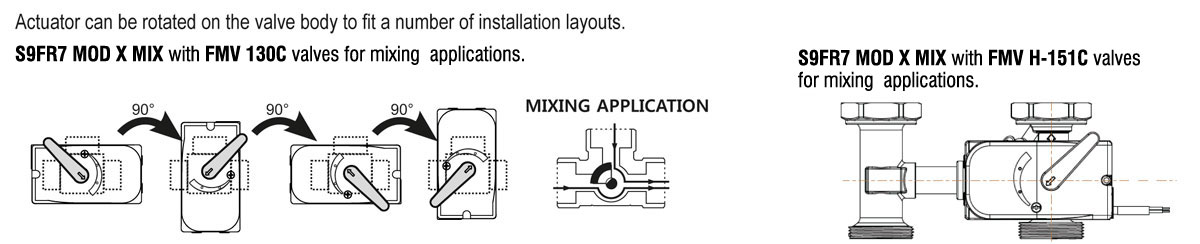

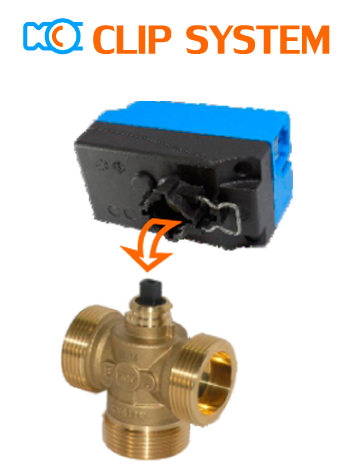

Primer namestitve:

S9000-MIX_MOD

Značilnosti in možnosti:

Priključek: Molex priključek (IP40) in dodatni zatesnjen Molex kabel (IP44) ali kabel - (IP44).
Različni časi vožnje: 20s / 90°, 40s / 90°, 55s / 90°, 80s / 90°, 110s / 90°.
Ročaj za ročno krmiljenje: z ali brez ročnega ročaja
Adapter za sončno / hlajenje: toplotna pregrada za zaščito pogona v solarnih ali hladilnih sistemih.

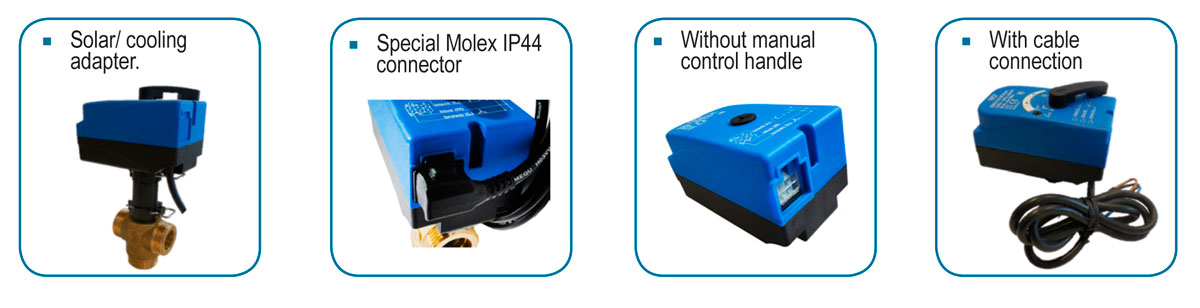

Različne možnosti:

S9000-MIX_MOD


S8000-2PND

Datasheet

S9000 MOD X MIX

Instructions
Actuators S9000 MOD X MIX with
FMV 130C valves

S9000 MOD X MIX

Instructions
Actuators S9000 MOD X MIX with
FMV H-151C valves

S9000-2PND

Series 9000
compatibility table

Opcija

Šifra Image Oznaka Data Sheet

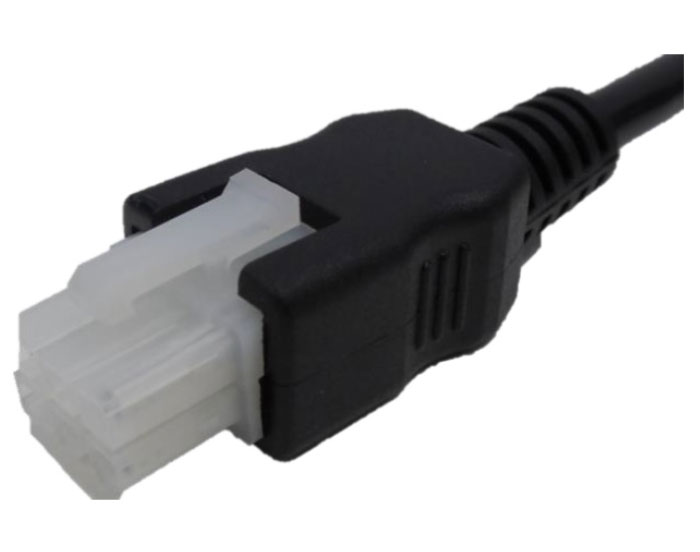

10556 kabel konektor z molex IP 40 3x0.75mm 2 l=1m Data sheet IP40 Molex kabel connector
10561 kabel konektor z molex IP 40 3x0.75mm 2 1,7m Data sheet IP40 Molex kabel connector
10557 kabel konektor z molex IP 40 4x0.5mm 2 l=1m Data sheet IP40 Molex kabel connector

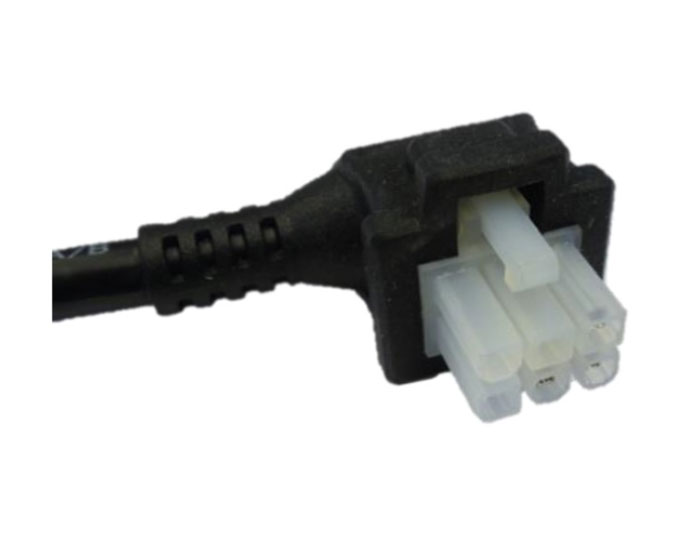

10755 kabel konektor z molex IP44 3x0.75mm 2 l=1,7m Data sheet IP44 Molex kabel connector
10756 kabel konektor z molex IP44 4x0.5mm 2 l=1,7m Data sheet IP44 Molex kabel connector

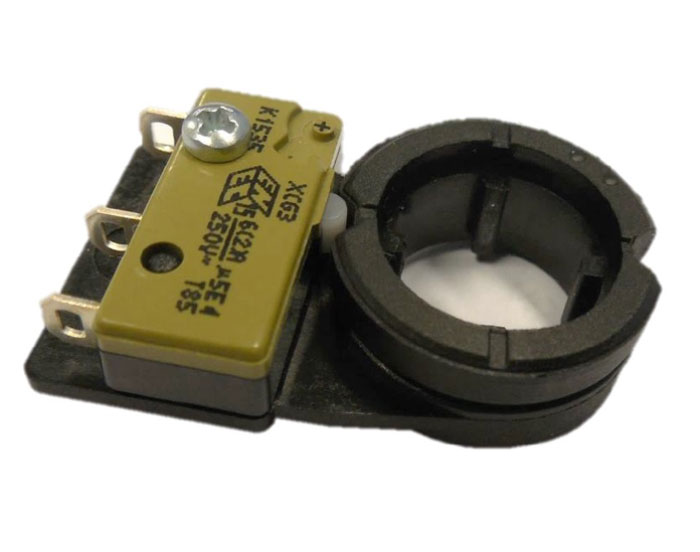

52214 Komplet dodatnega stikala S1 S9000 90° Data sheet Auxiliary switch_S1
52215 Komplet dodatnega stikala S1 S9000 60° Data sheet Auxiliary switch_S1

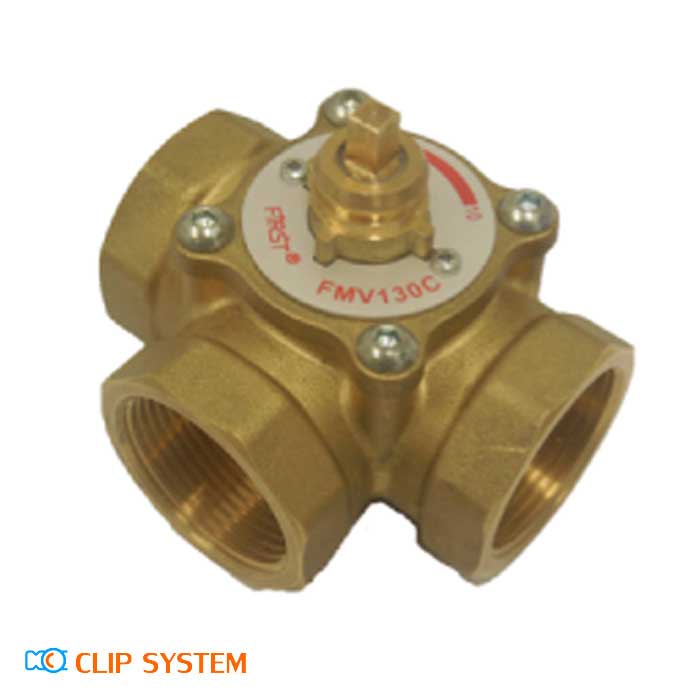

FMV 130C
FMV 130C

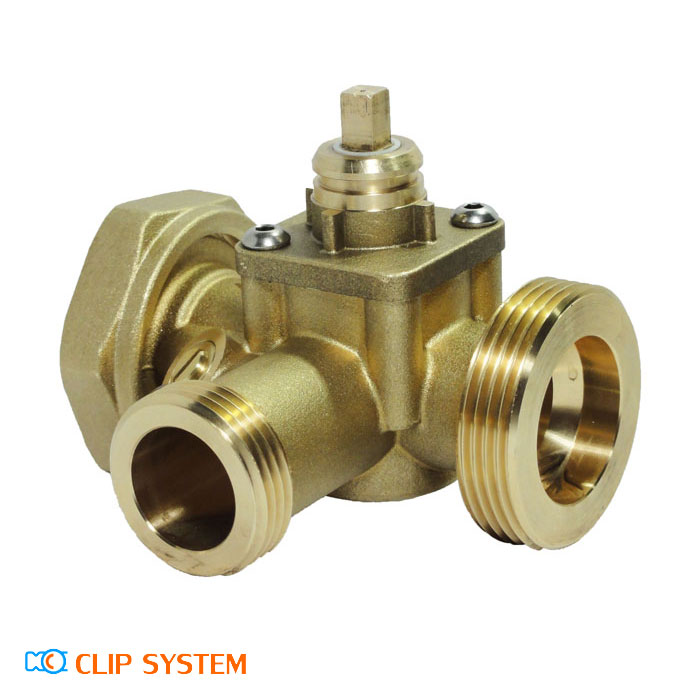

FMVH151C
FMV H-151C

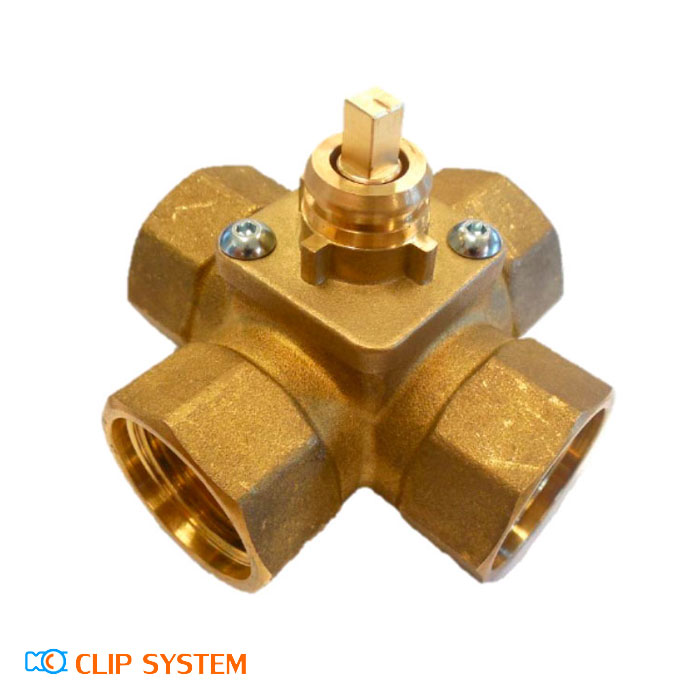

FMV140C
FMV 140C
