FMV H 151C

3-potni mešalni ventil z obvodom in priključkom za črpalko s Clip sistemom

Ventili FIRŠT FMV H-151C z obvodom in priključkom na črpalko so namenjeni uporabi v ogrevalnih in / ali hladilnih sistemih, sanitarnih napravah in distribucijskih skupinah.

Ventili so na voljo v DN 25 z obvodom in priključkom za črpalko in so ocenjeni s PN10.

Ventili FIRŠT FMV H-151 imajo vodilno matico za priključek črpalke, moški priključek na razdelilnik in nastavljiv obvod na povratku ter nastavljivo vzporedno dimenzijo (125-90 mm).

Nazaj na izdelke / VENTILI

Opis in tip izdelka
Tehnični podatki
Dokumentacija
Pribor in dodatki

FMV H151

FMV H-151C

Šifra	TIP/MODEL	DN	Kvs	Priključek	A	B	C	Teža (kg)
41184	FMV H-151C	25	6	G1 ½, G1 M, Rp 1 ½"	58	90	55	0,78
41185	FMV H-151C	25	10	G1 ½, G1 M, Rp 1 ½"	58	90	55	0,78

FMV H-151C, komplet s T kosom

Šifra	TIP/MODEL	DN	Kvs**	Priključek	A	B	C	Teža (kg)
41188	FMV H-151C	25	6	G1 ½, G1 M, Rp 1 ½"	58	90	125-95	1,3
41189	FMV H-151C	25	10	G1 ½, G1 M, Rp 1 ½"	58	90	125-95	1,3

Tlačni razred:	PN 10
Medij:	voda, glycol < 50% kakovost vode po VDI 2035
Temperatura medija:	min. -10°C, max. +110°C
Puščanje (Δ p=1 bar):	max. 0,1% Kvs
Max. diferenčni tlak:	1 bar
Priključki:	Rp notranji navoj (EN 10226-1) G zunanji navoj (ISO 228-1)

Ohišje:

Telo ventila:	medenina, CW617N
Krogla:	medenina, CW617N
Puša:	PTFE
Tesnila:	EPDM,FKM

PED 97/ 23/ EC art 3.3

Delovanje:

EQUAL PERCENTAGE FLOW CHARACTERISTIC

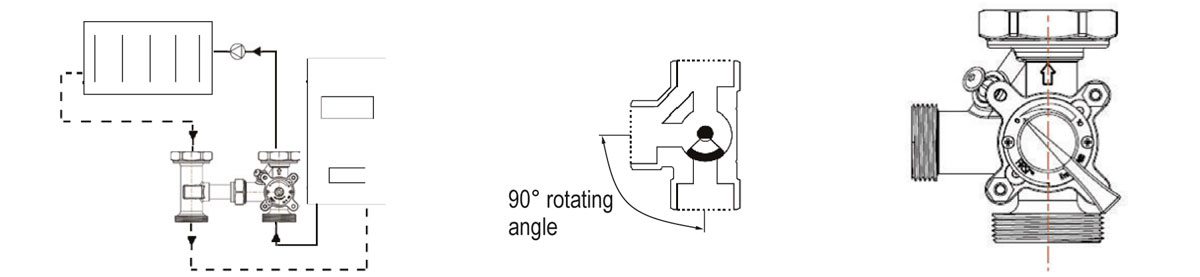

Delovanje:

Ventili omogočajo mešanje med dvema tekočinama, toplo in hladno vodo, da dosežejo želeno temperaturo. Ventil je pravilno nameščen s prilagodljivim bypassom. Obvod se lahko nastavi do 50% celotnega pretoka ventila.

FMV H-151
