ROTOTERM AX2000
  - za regulacijo radiatorskega ogrevanja in pripravo sanitarne vode

Regulator ROTOTERM AX 2000 je namenjen za regulacijo radiatorskega ogrevanja in pripravo sanitarne vode v večstanovanjskih ali poslovnih objektih.
Regulator je trotočkovni (PI) regulator temperature ogrevalne vode v odvisnosti od zunanje temperature. Obstaja možnost priključitve sobnih korektorjev za korekcijo temperature prostora.
Za ogrevanje sanitarne vode je vgrajen dvotočkovni (P) regulator s krmiljenjem črpalke.

SESTAVA KOMPLETA
- Regulator AX 2000
- Sobni korektor SK2
- Zunanje tipalo AF2000
- Tipalo dvižnega voda VRSF1
- Bojlersko tipalo BSF1
- Cevno tipalo za varovanje kondenčne točke kotla

DODATNA OPREMA:
- Sobni korektor SK1

KARAKTERISTIKE

• Priključni kabel s šuko vtikačem, 230V, 50Hz
• Lastna poraba 3VA
• Priključna moč črpalk 3A/230VAC cos 0.4
• Temperatura okolice -10...50°C
• Mehanska zaščita regulatorja: IP 40
• Regulacija temperature v prostoru 12-24°C ±0.5K
• Nastavitev temperature sanitarne vode: 10°C - 70°C
• Histereza reg. sanitarne vode: 5°C - 7°C
• Izbira ogrevalne krivulje: 0.1 - 2
• Zaščita proti blokadi črpalk
• Varovanje kotla pred kondenziranjem (pojavi se ob prenizki temperaturi kotla)
• Nastavitev kondenčne točke kotla (25° - 70°C)
• Nastavitev izklopa črpalke (25°C - 40°C)
• Izhod za krmiljenje regulacijskega motorja (priporočamo motor MV 120/360)
• Krmiljenje dveh črpalk (za ogrevalni krog in za ogrevanje sanitarne vode - možnost krmiljenja elektromotornega krogelnega ventila tipa EMV 110 (preprečevanje termičnega
  kroženja ogrevalne vode skozi bojler)
• Signalizacija delovanja z LED diodami
• Vgrajena programska ura omogoča nočno znižanje temperature
• 20 programskih mest, možnost nastavitve skupine dni, za katere veljajo isti preklopi
• Baterijska podpora delovanja programske ure
• teža: 1.2kg

ELEKTRICNA PRIKLJUČNA SHEMA

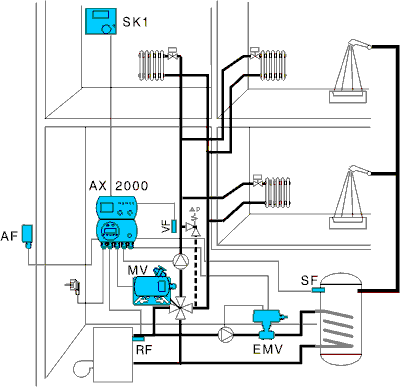

PRIMER UPORABE: OGREVANJE VEČSTANOVANJSKEGA OBJEKTA

Strojna shema regulacijske avtomatike ROTOTERM AX2000.
Avtomatika skrbi za ogrevanje in pripravo sanitarne vode.

LEGENDA:

MV 120/..
MV120/360

AX2000 - regulator
EMV 110.. serija 800, 602
AF - zunanje tipalo
VF - cevno tipalo
SF - bojlersko tipalo
RF - kotlovno tipalo
SK1 -sobni korektor
