EMV 110..serija 930 - 3-potni prekrmilni elektromotorni krogelni ventil

Priključki: notranji navoj
Dimenzije: 1"1/4 - 2"

KARAKTERISTIKE

Napajalna napetost	230VAC, 50/60Hz
Priključni kabel	45x0.75mm2 , dolžina:1.5m
Tip motorja	sinhroni reverzibilni
Možnost ročnega krmiljenja	z natičnim ključem
Indikator položaja	na pokrovu pogona
Temperatura okolice	0°C do 55°C
Električni signal v končni legi	200VA, 50Hz
Rele modul, ki omogoča dvožično krmiljenje (SPST)	-
Max.obremenitev mikrostikal	5(1)A, 250VAC
Krmiljenje pogona	3-točkovno
Lastna poraba	5W
Stopnja zaščite pogona	IP 54
Max. izhodni moment	25Nm
Čas vrtenja	105s/90° (EMV 110 930/410) 210s/180° (EMV 110 930/4G0)
Tip ventila	tropotni krogelni ventil, polni pesek
Oblika pretoka	T
Priključki	Obojestranski notranji navoj
Telo ventila	medenina, nikljana
Krogla ventila	Medenina, trdo kromena
Tesnila vratu	VITON 3x, PTFE
Tesnilo krogle	PTFE
Medij	voda, neagresivni mediji,...
Temperatura medija	0°C do 110°C
Max. tlak	16 bar

ELEKTRIČNA PRIKLJUČNA SHEMA

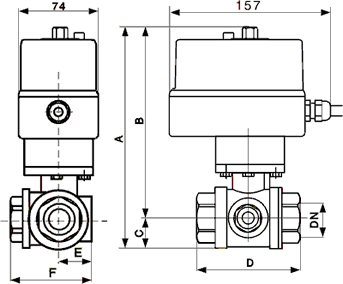

DIMENZIJE

DN	A	B	C	D	E	F
32 - 1 1/4"	226	193	33	130	64	100
40 - 1 1/2"	239	200	39	150	70	115
50 - 2"	254	207	47	170	90	135

Shema pretoka: EMV 110 930/410:

TIP 105s/90°	DN	Kvs	Kg	PN (BAR)	ŠIFRA
930/410-5	32 - 1 1/4"	-	4	16	10025
930/410-6	40 - 1 1/2"	-	5	16	10026
930/410-7	50 - 2"	-	7	16	10027

Shema pretoka: EMV 110 830/4G0:

TIP 210s/180°	DN	Kvs	Kg	PN (BAR)	ŠIFRA
*930/4G0-5	32 - 1 1/4"	-	4	16	-
*930/4G0-6	40 - 1 1/2"	-	5	16	-
*930/4G0-7	50 - 2"	-	7	16	-

Navodila za uporabo :

EMV 110 930 (424KB).
