DTC 100/2
  - Diferenčni termostat za regulacijo enega ogrevalnega kroga

Diferenčni termostat DTC 100/2 je namenjen za pripravo sanitarne vode v sistemih ogrevanja z regulacijo enega ogrevalnega kroga. Je analogna izvedba termostata, s katerim je mogoče nastaviti željeno temperaturo v bojlerju in diferenco temperatur.

SESTAVA KOMPLETA
- Diferenčni termostat DTC 100/2
- Tipalo kolektorja T1 s silikonskim vodnikom
- Tipalo bojlerja T2 s PVC vodnikom
- Objemka za pritrditev tipala z pritrdilnima vzmetema

KARAKTERISTIKE
  • Električni priključek: 230 V, 50 Hz
  • Stopnja zaščite pogona : IP40
  • Vgrajena varovalka 0.63A, 250 VAC
  • Temperatura medija max 95°C
  • Temperatura okolice 0...50°C
  • Regulacija temperature vode v bojlerju: 30 - 90°C
  • Temperaturna diferenca: 5 - 15°C
  • Signalizacija delovanja z LED diodami
  • Tipalo VRSF1, KTY10 dolžina 1.5m
  • Tipalo KF s silikonskim vodnikom, KTY10 do 180°C
  • Izhod za krmiljenje črpalke oz. možnost krmiljenja elektromotornega krogelnega ventila tipa EMV 110 (preprečevanje termičnega kroženja ogrevalne vode skozi bojler)
  • Možnost neprekinjenega delovanja, možnost izklopa oz.avtomatsko delovanje glede na dejanske temperature
  • Namenjen za solarne sisteme, toplotne črpalke in/ali kotelsko ogrevanje
  • Teža: 0.5kg

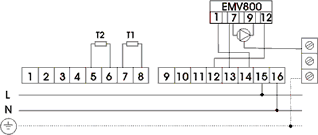

ELEKTRICNA PRIKLJUČNA SHEMA

PRIMER UPORABE: OGREVANJE SANITARNE VODE S KOLEKTORJI

Diferenčni termostat skrbi za nastavljeno temperaturo v bojlerju ter hkrati s pomočjo elektromotornega ventila preprečuje, da bi se ta ponoči ohlajala skozi kolektorje.
LEGENDA:

DTC - diferenčni termostat
EMV 110.. serija 800, 602
T1 - tipalo kolektorja
T2 - tipalo bojlerja
TIP Kg ŠIFRA
DTC 100/2 0,5 13001
Navodila za uporabo :
DTC100/2 (831KB).
