EMV 110..serija 830HL
   3-potni prekrmilni elektromotorni krogelni ventil za hladilni medij

  • Priključki: notranji navoj
  • Dimenzije: 3/4" - 1"
  • Temperatura medija: -15°C ... +80°C



KARAKTERISTIKE
Napajalna napetost 230VAC, 50/60Hz
Priključni kabel 45x 0.75mm2, dolžina: 1.5m
Tip motorja sinhroni reverzibilni
Možnost ročnega krmiljenja z zasukom pogona
Indikator položaja na nosilcu ventil
Temperatura okolice 0°C do 55°C
Električni signal v končni legi 200VA, 50Hz
Rele modul, ki omogoča dvožično krmiljenje (SPST) možnost vgradnje -
Max.obremenitev mikrostikal 5(1)A, 250VAC
Krmiljenje pogona 3-točkovno
Lastna poraba 3.5W
Stopnja zaščite pogona IP 55
Max. izhodni moment 6Nm
Čas vrtenja 25s/90° (EMV 110 830/590)
50/180° (EMV 110 830/570)
Tip ventila tropotni krogelni ventil, polni pesek
Oblika pretoka T
Priključki Obojestranski notranji navoj
Telo ventila medenina, nikljana
Krogla ventila Medenina, trdo kromena
Tesnila vratu VITON 3x, PTFE
Tesnilo krogle PTFE
Medij voda, neagresivni mediji,...
Temperatura medija -15°C .. +80°C
Max. tlak 16 bar

ELEKTRIČNA PRIKLJUČNA SHEMA

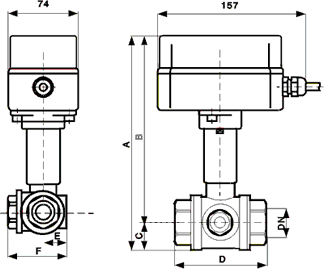

DIMENZIJE

DN A B C D E F
20 - 3/4" 213 185 24 80 30 73
25 - 1" 221 189 27 114 57 88

Shema pretoka: EMV 110 830/590HL:

TIP 25s/90° DN Kvs Kg PN (BAR) ŠIFRA
830/590HL-3 20 - 3/4" 5,5 1,7 16 11513
830/590HL-4 25 - 1" 9,2 2,4 16 11514

Shema pretoka: EMV 110 830/570HL:

TIP 50s/180° DN Kvs Kg PN (BAR) ŠIFRA
*830/570HL-3 20 - 3/4" 5,5 1,7 16
*830/570HL-4 25 - 1" 9,2 2,4 16

Navodila za uporabo :
EMV 110 800HL, 801HL, 820HL, 93HL (2,6MB).
