MV 120/360

MV 120/360 je regulacijski motor za prigradnjo na mešalne ventile različnih proizvajalcev do dimenzij 4" ali za odpiranje loput itd.

Regulacijski motor MV 120/360 ima možnost nastavitev kota odpiranja in nastavitev vklopa črpalke med 15° in 340°.

V kompletu so priloženi montažni deli za prigradnjo na ventil.

KARAKTERISTIKE

Napajalna napetost	230VAC, 50/60Hz * 24V, 50/60Hz
Tip motorja	sinhroni reverzibilni motor
Možnost ročnega krmiljenja	Z ročico na pogonu
Temperatura okolice	0°C do 55°C
Indikacija položaja	Nastavljiva med 15° in 340° Potencial prosti kontakti (tovarniško N) (max. 200VA, 50Hz)
Rele modul, ki omogoča dvožično (SPST) krmiljenje
Max. obremenitev mikrostikal	5(1)A, 250VAC
Krmiljenje pogona	3-točkovno
Lastna poraba	3.5W
Stopnja zaščite pogona	IP 54
Kot odpiranje	Nastavitev med 15° in 340°
Čas vrtenja in max. izhodni moment	210s/90°, 45Nm 105s/90°, 25Nm
Namen uporabe	za prigradnjo na mešalne ventile dimenzij do 4
Teža	2 kg

ELEKTRICNA PRIKLJUČNA SHEMA

DIMENZIJE

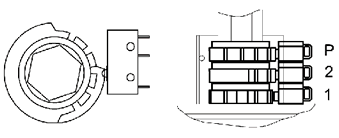

NASTAVITEV KRIVULJ

P - vklop črpalke, 2- končni položaj, 1- začetni položaj

TIP	ČAS VRTENJA ZA 90°	ŠIFRA
MV 120/360	1,75 min/90°	12362
MV 120/360	3,5 min/90°	12363

Navodila za uporabo :

MV 120/360 (216KB).
