EMV 110..serija 503 - 2-potni elektromotorni krogelni ventil

Priključki: enostranski notranji navoj in enostranski holadski priključek
Dimenzije: 1/2" - 1"
serijsko vgrajen rele modul, kar omogoča dvožično krmiljenje

KARAKTERISTIKE

Napajalna napetost	230VAC, 50/60Hz
Priključni kabel	4 x 0.75mm2, dolžina: 1.5m
Tip motorja	sinhroni
Možnost ročnega krmiljenja	z zasukom pogona
Indikator položaja	na nosilcu ventila dodatno kazalo na pokrovu
Temperatura okolice	0°C do 55°C
Električni signal v končni legi	200VA, 50Hz
Rele modul, ki omogoča dvožično krmiljenje (SPST)	tovarniško vgrajen rele modul
Max.obremenitev mikrostikal	5(1)A, 250VAC
Krmiljenje pogona	2-točkovno
Lastna poraba	3.5W
Stopnja zaščite pogona	IP 44
Max. izhodni moment	8Nm
Čas vrtenja	30s/90°
Tip ventila	enostranski notranji navoj in enostranski holadski priključek
Priključki	obojestranski notranji navoj
Telo ventila	medenina, nikljana
Krogla ventila	medenina, trdo kromena
Tesnila vratu	VITON, EPDM 2x, PTFE
Tesnilo krogle	PTFE
Medij	voda, neagresivni mediji,...
Temperatura medija	0°C do 90°C
Max. tlak	16 bar

ELEKTRICNA PRIKLJUČNA SHEMA

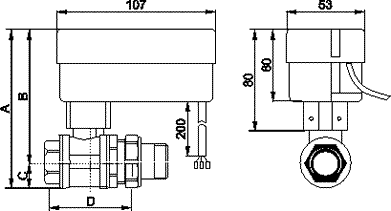

DIMENZIJE

DN	A	B	C	D	H
15 - 1/2"	121	103,5	17,5	99	79
20 - 3/4"	124	104,5	19,5	90,5	85
25 - 1"	129	105,5	23,5	104	93

TIP	DN	Kvs	Kg	PN (BAR)	ŠIFRA
503/7930-2	15 - 1/2"	17	0,89	16	10512
503/7930-3	20 - 3/4"	41	0,87	16	10513
503/7930-4	25 - 1"	68	1,04	16	10514

Navodila za uporabo :

EMV 110 502, 503 (671KB).
