CM707 - sobni programski kronotermostat

Programski sobni termostat CM707 je namenjen za avtomatsko časovno regulacijo temperature v prostoru v sistemih ogrevanja.

Lahko se uporablja kot regulacijski element v delovanju s plinskim, oljnimi kotli, obtočnimi črpalkami, motornimi krogelnimi ventili in električnimi ogrevalnimi telesi (<5A).

CM707 je konstruiran tako, da omogoča enostavno in hitro montažo.

Odlikuje ga velik LCD zaslon in enostavna nastavitev programa.
Sobni termostat CM707 je idealen za uporabnike, ki želijo zanesljivo regulacijo temperature, moderen videz, enostavno nastavitev in uporabo izdelka.

KARAKTERISTIKE

• Atraktivna tanke, moderne oblike je idealen za vsak tip vašega objekta
• 7 dnevni ogrevalni program
• 4 dnevno neodvisne časovne in temperaturne nastavitve, za prilagoditev na vaš stil življenja
• Možnost začasne nastavitev temperature do naslednjega programskega preklopa
• Funkcija »počitnice« omogoča varčevanje energije z znižanjem temperature za določeno število dni (1-99), ko ste na počitnicah in ob vašem prihodku domov se termostat postavi v normalno delovanje (dela po nastavljenem programu (AUTO) oz. ročno (MAN)).
• Prikaz sobne temperature
• EEPROM spominski modul, ki obdrži program tudi, ko se izpraznijo baterije.
• Zaščita proti zmrzovanju (OFF režim) - minimalno 5°C (lahko se nastavi tudi na drugo vrednost),
• SPDT preklopni rele omogoča kompatibilnost z elementi ogrevalnih sistemov
• Baterijsko napajanje, 2 x AA velikost (LR6) alkalna vložka.
• Življenjska doba baterij je 2 leti, indikacija prazne baterije
• Tovarniško vgrajen ogrevalni program
• Nadometna stenska montaža, z ločenim pokrovom in dnom ohišja, in odprtinami za priklop vodnikov omogoča enostavno montažo
• Tovarniško nastavljeni parametri za uporabo v večini ogrevalnih sistemih.
• Uporabniške nastavitve termostata omogočajo nastavitev:
• 12 oz 24 urni način prikaz časa
• Vrnitev programa nazaj na tovarniške nastavitev
• Inštalaterjeve nastavitev (te lahko nastavi samo inštalater)
• Anti-blokirni sistem črpalke
• Nastavitev možnosti nastavitve zgornje in spodnje temperature
• Offset temperature – prikaz temperature lahko uskladite z drugimi termometri
• Minimalni čas vklopa
• Število vklopov na uro
• Proporcionalna širina regulacijskega območja – za optimalno regulacijo temperature
• Prikaz sobne temperature: 0° do 50°C
• Regulacijska karakteristika: P+I (proporcionalna + integralna)
• Električni priklop vodnikov: do 2.5mm2
• Dimenzije: 133 x 88.5 x 26 mm (dolžina, višina, globina)
  133 x 175 x 26 mm – z odprtim pokrovom
• Ambient: temperature delovanja 0-40°C,
  temperatura pošiljanje oz. skladiščenja: -20°C – 55°C
  vlaga: 10% - 90% rh, brez kondenza
• Standardi: v skladu z EN60730-1, EN55014-1, EN55014-2

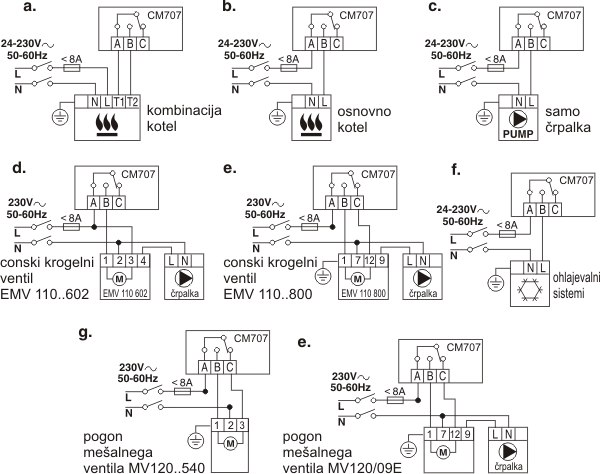

ELEKTRICNA PRIKLJUČNA SHEMA

Navodila za montažo :
CM707 (4.9MB)

Navodila za uporabo :
CM707 (5.9MB)
