ROTOTERM MR-NP
  - za regulacijo radiatorskega ogrevanja s plinskimi ali nizkotemperaturnimi kotli

Regulator ROTOTERM MR-NP je namenjen za regulacijo radiatorskega ogrevanja s plinskimi ali nizkotemperaturnimi kotli in pripravo sanitarne vode.
Regulator je dvotočkovni (PI) regulator temperature ogrevalne vode v odvisnosti od zunanje temperature.
Regulator je izdelan v mikroprocesorski tehniki in ustreza najnovejšim standardom kvalitete. Ponuja bogato izbiro programskih možnosti, kar omogoča optimalno nastavitev regulatorja za izbrani objekt.

SESTAVA KOMPLETA
- Regulator MR-NP
- Zunanje tipalo AF
- Tipalo dvižnega voda VF
- Kotlovsko ali talno tipalo BF/KF

KARAKTERISTIKE

• Priključna napetost: 230VAC, 50Hz, 4VA
• Priključna moč porabnikov: 3A/230VAC, cosj 0.4
• Dve možni strojni izvedbi:
  • krmili kotel, el. prekrmilni ventil in obtočno črpalko
  • krmili kotel in dve črpalki (ogrevalni in sanitarni krog)
• Vrste tipal: PTC KTY 10-6
• Protiblokirni sistem - poletna prevrtitev črpalk
• Preklopnik za izbiro načinov delovanja regulatorja ter za potrebe montaže, preizkusa in vzdrževanja ogrevalnega sistema
• Digitalni prikaz temperatur: zunanje, bojlerske, dvižnega voda
• Digitalen prikaz napak na tipalih
• Nastavitev sobne temperature: 5°C....25°C
• Tovarniško nastavljeni parametri
• Digitalna nastavitev vseh parametrov:
• Nastavitev naklona ogrevalne krivulje: 0,1....2
• Paralelni premik ogrevalne krivulje: 0 - 10°C
• Nastavitev temperature sanitarne vode: 10°...75°C
• Vpliv sobne enote (AS/VF): 1...15
• Omejitve temperature dvižnega voda: 30°...85°C
• Nastavitev izklopa črpalke ob znižanju temperature dvižnega voda med 20° in 45°C
• Prikaz temperature prostora
• Teža: 0.9kg

ELEKTRICNA PRIKLJUČNA SHEMA

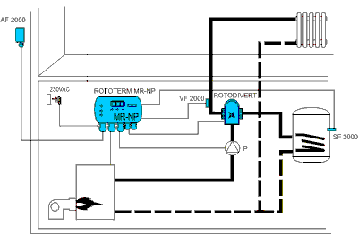

PRIMER UPORABE: RADIATORSKO OGREVANJE

Strojna shema regulacijske avtomatike
ROTOTERM MR-NP

MR-NP - regulator
ROTODIVERT - prekrmilni ventil
AF - zunanje tipalo
VF - tipalo dvižnega vode
SF - bojlersko tipalo
