DTC 100/2 TDG
  - Diferenčni termostat za regulacijo enega ogrevalnega kroga in vklopom gorilnika

Diferenčni termostat DTC 100/2 TDG je namenjen za pripravo sanitarne vode v sistemih ogrevanja z regulacijo enega ogrevalnega kroga in možnostjo vklopa gorilnika. Je digitalna izvedba termostata, s katerim je mogoče nastaviti željeno temperaturo v bojlerju in diferenco temperatur. Poleg tega omogoča digitalni prikaz temperatur in napak na tipalih. Ima vgrajen števec obratovalnih ur črpalke.

SESTAVA KOMPLETA
- Diferenčni termostat DTC 100/2 TDG
- Tipalo kolektorja T1 s silikonskim vodnikom
- Tipalo bojlerja T2 s PVC vodnikom
- Objemka za pritrditev tipala z pritrdilnima vzmetema

KARAKTERISTIKE

• Priključna napetost: 230VAC, 50Hz, 4VA
• Priključna moč porabnikov: 3A/230VAC, cosj 0.4
• Izhod za gorilnik in za krmiljenje črpalke oz. možnost krmiljenja elektromotornega krogelnega ventila tipa EMV 110 (preprečevanje termičnega kroženja ogrevalne vode skozi bojler)
• Vrste tipal: PTC KTY 10-6
• Preklopnik za izbiro načinov delovanja termostata za potrebe montaže, preizkusa in vzdrževanja ogrevalnega sistema
• Digitalni prikaz vseh temperatur
• Prikaz okvare tipal (prekinjeno ali kratki stik)
• Histereza diference 2K
• Histereza termostata 3K
• Nastavitev diference 2 - 15K
• Nastavitev temperature vode med 10°C in 90°C
• Signalizacija delovanja črpalke
• Možnost ročnega zagona in izklopa črpalke
• Vgrajen števec obratovalnih ur črpalke
• Teža: 0.55kg

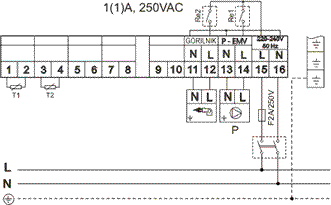

ELEKTRIČNA PRIKLJUČNA SHEMA

PRIMER UPORABE

OGREVANJE SANITARNE VODE S KOLEKTORJ ALI KOTLOMI:
Diferenčni termostat skrbi za nastavljeno temperaturo v bojlerju ter hkrati s pomočjo elektromotornega ventila preprečuje, da bi se ta ponoči ohlajala skozi kolektorje oz, kotel.
Diferenčni termostat krmili tudi kotel po potrebi.
