MV 120/210

MV 120/210 je regulacijski motor za prigradnjo na mešalne ventile različnih proizvajalcev ali za odpiranje loput itd.
Regulacijski motor MV 120/210 ima možnost nastavitev kota odpiranja in nastavitev vklopa črpalke med 15° in 340°.
Priložen set adapterjev za prigradnjo na mešalne ventile: FIRŠT, Ferrotherm, IMP, IMT, BARBERI, ESBE, Besser, Honeywell (litoželezni), LANDIS&GYR, IKA, MUT, ACASO

Po posebnem naročilu dobavljivi tudi adapterji za mešalne ventile: Vaillant, Viessmann, V.I.L.B., TVT Stadler, Honeywell MS, Centra

KARAKTERISTIKE

Napajalna napetost	230VAC, 50/60Hz * 24V, 50/60Hz
Tip motorja	sinhroni reverzibilni motor
Možnost ročnega krmiljenja	Z ročico na pogonu
Temperatura okolice	0°C do 55°C
Indikacija položaja	Nastavljiva med 15° in 340° Potencial prosti kontakti (tovarniško N) (max. 200VA, 50Hz)
Rele modul, ki omogoča dvožično (SPST) krmiljenje	možnost vgradnje
Max. obremenitev mikrostikal	5(1)A, 250VAC
Krmiljenje pogona	3-točkovno
Lastna poraba	3.5W
Stopnja zaščite pogona	IP 55
Kot odpiranje	Nastavitev med 15° in 340°
Čas vrtenja in max. izhodni moment	210s/90°, 6Nm 105s/90°
Namen uporabe	za prigradnjo na mešalne ventile dimenzij do 1 1/2"
Teža	1.2 kg

ELEKTRICNA PRIKLJUČNA SHEMA

DIMENZIJE

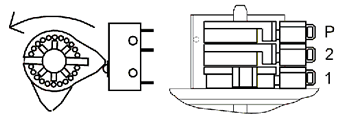

NASTAVITEV KRIVULJ

P - vklop črpalke, 2- končni položaj, 1- začetni položaj

TIP	ČAS VRTENJA ZA 90°	ŠIFRA
MV 120/210	1,75 min/90°	12218
MV 120/210	3,5 min/90°	12214

Navodila za uporabo :

MV 120/210 (401KB).
