 ROTODIVERT
  - Motorni prekrmilni medeninasti ventil

ROTODIVERT je kompaktna izvedba motornega pogona z rotacijskim medeninastim prekrmilnim ventilom DIVERT.
Namenjen je za uporabo v zaprtih sistemih. Zaradi majhnih dimenzij je primeren za sisteme z bakreno instalacijo.

KARAKTERISTIKE
  • Enostavna in hitra montaža pogona po sistemu "klip-klap", brez potrebe vijačenja. Pogon je direktno prigradljiv na prekrmilne ventile DIVERT, dimenzij 1/2" do 1"1/4.
  • Omogoča dvožično krmiljenje (SPST)
  • Indikacija položaja prekrmilnega ventila na pokrovu pogona
  • El. napajanje: 230V, 50Hz, 3.5VA
  • Čas vrtenja: 18s/90°
  • Priključni kabel 4 x 0.5mm2, dolžine 1,5 m
  • Stopnja zaščite pogona: IP44
  • Razred zaščite pogona: I
  • Max. izhodni moment: 8 Nm
  • Temperatura okolice 0...55°C
  • Max. obremenitev mikrostikal 5(1)A, 250VAC
  • Reduktor: jekleni sintrani in rezkani zobniki
  • Ohišje: sintetični material (PA66)
  • VENTIL: DIVERT: tropotni, L oblika pretoka
    • dimenzije ventila od 1/2" do 1"1/4
    • Kot odpiranja 90°
    • Max delovni tlak: 6 bar
    • Max diferenčni tlak: 0,4bar
    • Max. temperatura medija: 110°C
    • Telo ventila in rotor z osjo: kovana medenina CuZn39Pb3
    • Tesnjenje osi: 4 x O tesnila, EPDM

ELEKTRICNA PRIKLJUČNA SHEMA

Shema

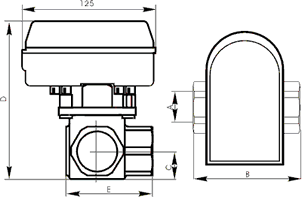

Shema pretoka:




DN A B C D E
15 1/2" 72 18,5 116 54
20 3/4" 72 18,5 116 54
25 1" 90 24 122 69
32 1 1/4" 90 24 122 69

TIP DN Kvs Kg PN (BAR) ŠIFRA
ROTODIVERT F3L 15 -1/2" 4 1,10 6 10170
ROTODIVERT F3L 20 - 3/4" 7 1,00 6 10171
ROTODIVERT F3L 25 - 1" 10 1,63 6 10172
ROTODIVERT F3L 32 - 1 1/4" 15 1,37 6 10173

* izvedba z zunanjem/notranjem navojem je možna po posebnem naročilu
Navodila za uporabo :
ROTODIVERT (2.1MB).
