ROTOTERM MR-TR
- za regulacijo radiatorskega ALI talnega ogrevanja |
Regulator ROTOTERM MR-TR je namenjen za regulacijo radiatorskega ali talnega ogrevanja.
Regulator je trotočkovni (PID) regulator temperature ogrevalne vode v odvisnosti od zunanje temperature, ter v povezavi s sobno enoto omogoča daljinsko korekcijo sobne temperature po nastavljenem programu.
Regulator je izdelan v mikroprocesorski tehniki in ustreza najnovejšim standardom kvalitete. Ponuja bogato izbiro programskih možnosti, kar omogoča optimalno nastavitev regulatorja za izbrani objekt. |
SESTAVA KOMPLETA
- Regulator MR-TR
- Zunanje tipalo AF
- Tipalo dvižnega voda VF
- Kotlovsko ali talno tipalo BF/KF
|
|
KARAKTERISTIKE |
- Priključna napetost: 230VAC, 50Hz, 4VA
- Priključna moč porabnikov: 1(1)A, 230V
- Izhod za krmiljenje motornih pogonov mešalnih ventilov serije MV 120..
- Izhod za krmiljenje obtočne črpalke
- Vrste tipal: PTC KTY 10-6
- Protiblokirni sistem - poletna prevrtitev črpalke in mešalnega ventila vsakih 72 ur
- Preklopnik za izbiro načinov delovanja regulatorja ter za potrebe montaže, preizkusa in vzdrževanja ogrevalnega sistema
- Digitalni prikaz temperatur: zunanje, kotlovske oz. talne, dvižnega voda
- Digitalen prikaz napak na tipalih
- Nastavitev sobne temperature 5°C....25°C
- Tovarniško nastavljeni parametri
- Digitalna nastavitev vseh parametrov:
- Nastavitev naklona ogrevalne krivulje: 0,1....2
- Paralelni premik ogrevalne krivulje: 0... 10°C
- Vpliv sobne enote (AS/VF): 1...15
- Omejitve temperature dvižnega voda: 30°...85°C
- Nastavitev izklopa črpalke ob znižanju temperature dvižnega voda med 20° in 45°C
- Nastavitev kondenzne točke kotla med 30° in 75°C samo v režimu RADIATORSKO ogrevanje
- Omejitev talne temperature 15...35°C samo v režimu TALNO ogrevanje
- Teža: 0.9kg
|

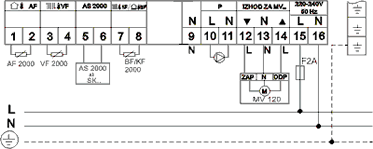

ELEKTRICNA PRIKLJUČNA SHEMA |
 |

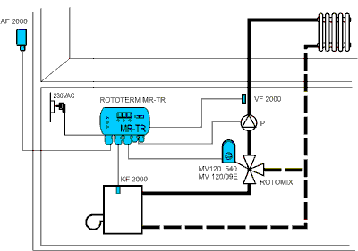

PRIMER UPORABE: RADIATORSKO OGREVANJE |
Strojna shema regulacijske avtomatike ROTOTERM MR-TR
|
LEGENDA:
MV 120/..
MV 120/09E, MV 120/210,
MV 120/360, MV 120..540, UNI 3P
MR-TR - regulator
EMV 110.. serija 800, 602
AF - zunanje tipalo
VF - tipalo dvižnega vode
KF - kotlovno tipalo
* opcija: korektor |

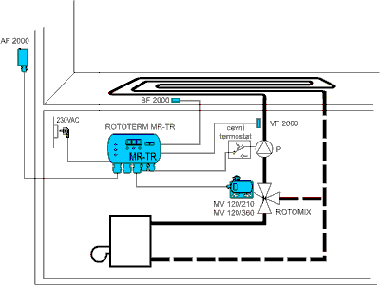

TALNO OGREVANJE:
Strojna shema regulacijske avtomatike ROTOTERM MR-TR
|
 LEGENDA:
MV 120/..
MV 120/09E, MV 120/210,
MV 120/360
MR-TR - regulator
AF - zunanje tipalo
VF - tipalo dvižnega vode
KF - kotlovno tipalo
* opcija: korektor |
| TIP |
Kg |
ŠIFRA |
| ROTOTERM MR-TR |
0,7 |
21131 |
|
Navodila za uporabo :
 ROTOTERM MR-TR"plus" (1.7MB). |
