ROTOTERM MR-B
  - za regulacijo konstantne temperature

Regulator ROTOTERM MR-B je namenjen vzdrževanju konstantne temperature vode v bazenih, bojlerjih ...
Regulator je trotočkovni (PID) regulator temperature ogrevalne vode.
Regulator je izdelan v mikroprocesorski tehniki in ustreza najnovejšim standardom kvalitete. Ponuja bogato izbiro programskih možnosti, kar omogoča optimalno nastavitev regulatorja za izbrani objekt.

SESTAVA KOMPLETA
- Regulator MR-B
- Tipalo VF

KARAKTERISTIKE

• Priključna napetost: 230VAC, 50Hz, 4VA
• Priključna moč porabnikov: 3A/230VAC, cosj 0.4
• Izhod za krmiljenje motornih pogonov mešalnih ventilov serije MV 120..
• Izhod za krmiljenje obtočne črpalke
• Vrste tipal: PTC KTY 10-6
• Preklopnik za izbiro načinov delovanja regulatorja ter za potrebe montaže, preizkusa in vzdrževanja ogrevalnega sistema
• Digitalni prikaz temperature ogrevalnega voda
• Digitalen prikaz napak na tipalu
• Tovarniško nastavljeni parametri
• Digitalna nastavitev vseh parametrov:
  • Nastavitev področja mirovanja: 1..15°C (to je področje okoli željene temperature, v katerem regulator miruje - mirovanje mešalnega ventila, črpalka deluje normalno)
  • Nastavitev temperature vode: 0°C..90°C
  • Nastavitev izklopa črpalke: 0°C..90°C (regulator izklopi črpalko, ko pade temperatura ogrevalne vode pod določeno vrednost)
  • Nastavitev reakcijskega faktorja: 0, 5..15 (nastavitev strmine regulatorje oz. nastavitev hitrosti odziva na spremembe temperature)
• Teža: 0.5kg

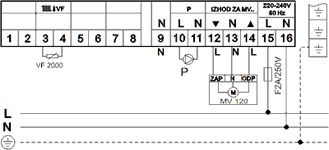

ELEKTRICNA PRIKLJUČNA SHEMA

PRIMER UPORABE

Strojna shema regulacijske avtomatike ROTOTERM MR-B

MR-B - regulator
VF - tipalo

MV 120/..
MV 120/09E, MV 120/210,
MV 120/360, MV 120..540
